Размеры уличных фонарей и высота опор: прямые ответы для любого применения

Уличные фонари обычно имеют высоту от 5 метров (16 футов) до 12 метров (40 футов), на жилых дорогах используются опоры высотой от 5 до 8 метров, на магистральных и коллекторных дорогах используются опоры высотой от 8 до 10 метров, а на автомагистралях или крупных перекрестках используются мачты высотой от 10 до 14 метров. Точная высота уличного фонаря не является произвольной: она определяется шириной дороги, необходимым уровнем освещенности поверхности дороги, способом крепления (одноплечее, сдвоенное или центрально-срединное), а также схемой светораспределения светильника, установленного вверху. Понимание этих взаимосвязей позволяет инженерам, муниципалитетам, ландшафтным дизайнерам и застройщикам с самого начала определять правильную высоту опоры, а не обнаруживать недостатки освещения после установки.

Вопрос о том, насколько высоки уличные фонари, возникает в нескольких различных контекстах: планирование инфраструктуры, частное развитие, замена существующих столбов, соответствие историческим уличным пейзажам и использование солнечных батарей «все в одном» для автономных территорий. Каждый контекст имеет свои собственные руководящие стандарты и практические ограничения, и в этом руководстве все из них рассматриваются с использованием конкретных данных, а не широких обобщений. В нем также рассматривается взаимосвязь между направлением и углом солнечной панели для систем солнечного освещения, монтируемых на столбе, размеры и применение садовых фонарных столбов и солнечных фонарей на столбах забора, а также ключевые различия между светодиодными уличными фонарями, уличными фонарями HPS и солнечными светильниками «все в одном» в качестве основы для принятия решений по спецификациям освещения.

Насколько высоки уличные фонари: стандарты высоты в зависимости от дороги и типа применения

Высота фонарного столба регулируется стандартами классификации дорог, национальными нормами проектирования освещения и требованиями к освещенности, опубликованными в таких стандартах, как EN 13201 (Европа), ANSI/IES RP-8 (Северная Америка) и AS/NZS 1158 (Австралия и Новая Зеландия). Эти стандарты определяют минимальные средние значения поддерживаемой освещенности для каждой категории дорог, а высота опоры является одной из ключевых проектных переменных, которую проектировщик освещения оптимизирует для достижения соответствия при минимальных затратах на установку.

Жилые и местные дорожные уличные фонари: от 5 до 8 метров

На жилых улицах, тупиках, поверхностях общего пользования и местных подъездных дорогах с шириной проезжей части от 5 до 8 метров стандартными являются опоры высотой от 5 до 6 метров. На этой высоте светильник со средним рассеиванием может освещать дорогу шириной от 6 до 8 метров на расстоянии от 25 до 30 метров, при этом удовлетворяя минимальным требованиям к горизонтальной освещенности от 5 до 10 люкс, указанным для жилых дорог в большинстве национальных стандартов. Шестиметровый столб является наиболее распространенной высотой для уличного освещения жилых домов в Великобритании, Европе и многих частях Азии. , где на плотных городских улицах предпочтение отдается более коротким столбам с меньшим расстоянием между ними, чем высоким столбам с большим расстоянием между ними.

В Соединенных Штатах высота опор жилых домов в диапазоне от 7,6 метра (25 футов) до 9,1 метра (30 футов) более распространена, что отражает более широкое поперечное сечение дороги и большие отклонения, типичные для дизайна пригородных улиц Северной Америки. Декоративные столбы, используемые в исторических районах и центрах городов, часто используют более короткие столбы длиной от 4 до 5 метров с шаровыми светильниками или головками фонарей для достижения правильного визуального масштаба для уличных пейзажей, ориентированных на пешеходов.

Коллекторные и магистральные уличные фонари: от 8 до 10 метров

Коллекторные дороги, второстепенные распределительные дороги и городские магистрали с шириной проезжей части от 9 до 14 метров обычно освещаются столбами высотой от 8 до 10 метров. Широкоугольный светильник на расстоянии от 8 до 10 метров может освещать двухполосную проезжую часть при одиночном расположении в шахматном или противоположном порядке на расстоянии от 30 до 40 метров, что соответствует требованиям средней освещенности от 10 до 30 люкс для категорий коллекторов и второстепенных магистралей. 8-метровый столб с одним выносным кронштейном является стандартной спецификацией для большинства проектов освещения городских магистралей. в рамках инфраструктурных программ Европы, Ближнего Востока и Юго-Восточной Азии.

Размеры уличных фонарей этого класса высоты обычно включают диаметр стержня от 76 до 114 миллиметров у основания, сужающийся до 42-60 миллиметров вверху, с толщиной стенок от 3 до 5 миллиметров для опор уличных фонарей из горячеоцинкованной стали и от 4 до 6 миллиметров для декоративных опор. Выдвижной кронштейн добавляет горизонтальную проекцию от 0,5 до 2,5 метров от оси опоры, располагая светильник над проезжей частью для оптимального распределения света на поверхности дороги.

Освещение шоссе и высоких мачт: от 10 до 45 метров

На автомагистралях, скоростных автомагистралях, больших кольцевых развязках и развязках используются опоры длиной от 10 до 14 метров для обычного монтажа на одинарной или двойной стойке. На больших открытых территориях, включая портовые контейнерные площадки, автостоянки стадионов, спортивные площадки и промышленные площадки, на высоких мачтах высотой от 20 до 45 метров устанавливаются кольцевые массивы из нескольких светильников, которые могут освещать несколько гектаров с небольшого количества опорных позиций. Мачта высотой 30 метров, на которой установлено от 12 до 16 светодиодных прожекторов по 500 Вт каждый, может освещать площадь около 2 гектаров при средней поддерживаемой освещенности 30 люкс. , что делает системы с высокими мачтами наиболее экономичным решением на квадратный метр освещаемой площади для очень больших открытых пространств.

Стальные мачты для высоких мачт изготавливаются из конических трубчатых стальных профилей с диаметром основания от 400 до 700 миллиметров, спроектированных так, чтобы выдерживать ветровые нагрузки, превышающие 150 км/ч, и динамическую нагрузку кольца светильника в сборе. Эти опоры обычно оснащены лебедкой и опускающим устройством, которое позволяет опускать кольцо светильника на рабочую высоту для замены и обслуживания лампы без необходимости использования оборудования для доступа на возвышении.

Стальные уличные фонарные столбы и стальные мачты: материалы, размеры и конструктивное решение

Структурные характеристики установки уличного освещения зависят как от опоры, так и от светильника. Стальные уличные фонарные столбы являются доминирующим типом опор в глобальной инфраструктуре уличного освещения, на их долю приходится примерно от 70 до 80 процентов всех новых опор, устанавливаемых во всем мире. , из-за их сочетания высокой прочности, стабильного качества размеров, длительного срока службы и возможности изготовления нестандартной высоты и конфигурации, с которыми нелегко сопоставить алюминиевые и бетонные опоры. Понимание основных размеров и конструктивных параметров стальных опор позволяет получить точную спецификацию и закупку.

Стандартные размеры опоры: вал, опорная плита и расположение анкерных болтов

Стандарт Стальной уличный фонарный столб для установки длиной 8 метров имеет следующие типичные физические размеры:

• Общая высота над отметкой: 8,0 метра (с дополнительной заглублением на 0,5–0,8 метра ниже уровня земли для прямых опорных столбов или креплением опорной плиты с помощью анкерных болтов, установленных на глубине 500–700 мм в бетонный фундамент)
• Диаметр основания: от 100 до 140 мм для конических опор; От 76 до 114 мм для прямых цилиндрических опор.
• Верхний диаметр: От 42 до 60 мм, размер соответствует стандартным размерам патрубков светильников (EN 40 определяет диаметры патрубков 42 мм и 60 мм для совместимости с европейскими светильниками)
• Толщина стенки: от 3,0 до 5,0 мм для стандартных опор дорожного освещения; От 5,0 до 8,0 мм для опор в зонах с сильным ветром или для тяжелых сдвоенных или больших конфигураций светильников.
• Размеры опорной плиты: От 250 x 250 мм до 400 x 400 мм, толщина от 12 до 20 мм, с четырьмя отверстиями для анкерных болтов и диаметром окружности болтов от 200 до 300 мм.
• Кабельный ввод: Выбивное отверстие диаметром от 60 до 80 мм на высоте от 300 до 500 мм над уровнем земли для прокладки кабелей и доступа к смотровой дверце.

Стальные уличные фонарные столбы обычно подвергаются горячему цинкованию с минимальной толщиной цинкового покрытия 85 микрометров (что эквивалентно 600 г на квадратный метр) в соответствии с EN ISO 1461, что обеспечивает расчетный срок защиты от коррозии от 30 до 50 лет в типичных городских условиях. Декоративное порошковое покрытие или мокрая окраска наносятся на оцинкованную поверхность для установки в центрах городов, парках и исторических городских пейзажах определенного цвета.

Стальные мачтовые опоры для высоких мачт и спортивного освещения

Стальные мачты для высоких мачт представляют собой инженерные конструкции, а не стандартные изделия, где каждая опора рассчитана на определенную высоту, ветровую зону, нагрузку светильника и состояние фундамента. Ключевые структурные параметры стальных мачтовых опор включают в себя:

• Класс материала: S355 или эквивалентная высокопрочная конструкционная сталь (минимальный предел текучести 355 МПа) по сравнению с S235, используемым для стандартных опор дорожного освещения, обеспечивает более высокий изгибающий момент, необходимый для высоких опор при ветровых нагрузках.
• Профиль сечения: Многосекционный конический вал, собранный из 2–4 фланцевых секций, скрепленных болтами на месте, для опор высотой более 20 метров, что позволяет осуществлять транспортировку на стандартных бортовых прицепах в пределах допустимой длины.
• Диаметр основания на уровне: От 400 до 700 мм для столбов длиной от 20 до 45 метров, толщина стенок от 8 до 16 мм, варьирующаяся по высоте столба.
• Фонд: Железобетонный пирс диаметром от 1,5 до 3 метров и глубиной от 4 до 8 метров с залитыми анкерными болтами диаметром от М36 до М56 в круговом расположении от 8 до 12 болтов.

Размеры садовых фонарных столбов и головки садового светильника

Садовые фонарные столбы занимают нижнюю часть спектра высоты уличных опор, обычно от 2,5 до 4,5 метров для освещения дорожек и садовых зон в парках, жилых комплексах, курортных ландшафтах и коммерческих площадях. На этих высотах цель освещения смещается от однородности дорожного покрытия к визуальной атмосфере, ориентации пешеходов и акцентному освещению элементов ландшафта, а это означает, что дизайн и эстетика головки садового фонаря так же важны, как и фотометрические характеристики светильника.

Стандартные садовые фонарные столбы доступны в профилях из декоративного чугуна, алюминиевого профиля или круглых стальных труб. Чугунные столбы в стиле викторианских фонарей, обычно высотой от 3 до 4 метров с декоративными рифлеными и завитками, являются стандартной спецификацией для исторических парков и пешеходных схем в центре города. Алюминиевые экструзионные опоры современного прямого или изогнутого профиля высотой от 3 до 4,5 метров с тонким диаметром стержня от 76 до 89 мм являются доминирующим выбором для современного ландшафтного освещения в коммерческих и жилых комплексах.

В головке садового светильника для садового столба длиной 3 метра обычно используется светодиодный модуль мощностью от 15 до 30 Вт. , создавая световой поток от 1500 до 3000 люмен с температурой теплого белого цвета от 2700 до 3000 К, который предпочтителен в жилых и гостиничных ландшафтах из-за его визуально комфортного и эстетически привлекательного качества света. Корпус светильника обычно изготавливается из литого под давлением алюминия с диффузором из закаленного стекла или поликарбоната, отделка которого соответствует или дополняет обработку поверхности опоры.

Типы уличного освещения: светодиодные уличные фонари, уличные фонари HPS и солнечные фонари «все в одном»

Выбор между Светодиодные уличные фонари , Уличные фонари HPS и Солнечные фонари «все в одном» является наиболее важным техническим решением в любом проекте уличного освещения, определяющим не только первоначальные капитальные затраты, но и долгосрочные затраты на электроэнергию, затраты на техническое обслуживание, выбросы углекислого газа и качество света установки на следующие 20–30 лет. Светодиодные уличные фонари are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , в то время как солнечные светильники «Все в одном» стали действительно жизнеспособным и экономически эффективным решением для автономных и удаленных установок, где затраты на расширение сети непомерно высоки.

Светодиодные уличные фонари: эффективность, контроль и длительный срок службы

Светодиодные уличные фонари теперь достигают светоотдачи от 150 до 200 люмен на ватт для самых эффективных коммерческих продуктов по сравнению с 90–120 люмен на ватт для натриевых источников высокого давления (HPS) и от 40 до 70 люмен на ватт для металлогалогенных источников, которые они в значительной степени заменили. Это преимущество в эффективности напрямую снижает мощность, необходимую для соответствия заданному стандарту освещенности: дорога, для которой требуется уличный фонарь HPS мощностью 250 Вт, обычно может обслуживаться светодиодным уличным фонарем мощностью от 100 до 150 Вт, обеспечивающим эквивалентную или более высокую поддерживаемую среднюю освещенность с пропорционально меньшим потреблением энергии.

Срок окупаемости замены уличных фонарей HPS на светодиодные, рассчитанный только на экономию энергии, обычно составляет от 3 до 6 лет при коммерческих тарифах на электроэнергию. и over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Современные светодиодные уличные фонари также предлагают возможности интеллектуального освещения, с которыми не могут сравниться уличные фонари HPS: затемнение по определенному графику или в ответ на показания датчиков внешней освещенности и детекторов движения, удаленный мониторинг и обнаружение неисправностей через беспроводные сети, а также сбор данных о потреблении энергии и часах работы, которые поддерживают принятие решений по управлению инфраструктурой. Город, который устанавливает сетевую систему светодиодного уличного освещения с дистанционным управлением, может сократить потребление энергии дополнительно на 20–40 процентов по сравнению с экономией на базовых светодиодах по сравнению с экономией HPS за счет интеллектуального затемнения в периоды с низким трафиком.

Уличные фонари HPS: устаревшая технология все еще в эксплуатации

Уличные фонари HPS остаются в эксплуатации на значительной части мировой инфраструктуры уличного освещения, включая многие развивающиеся рынки, где программы замены светодиодов еще не получили финансирования, а также некоторые устаревшие системы на развитых рынках, где замена была отложена по бюджетным причинам. Источники света HPS излучают характерный янтарно-желтый свет с индексом цветопередачи (CRI) от 20 до 25, который достаточен для видимости на дороге, но плохо передает цвета и снижает способность камер видеонаблюдения захватывать полезные идентификационные изображения.

Основные контексты, в которых уличные фонари HPS по-прежнему предназначены для новых установок, ограничиваются ситуациями, когда теплый янтарный цвет эстетически необходим для соответствия историческому уличному ландшафту, когда очень низкие первоначальные капитальные затраты на оборудование HPS по сравнению со светодиодами являются основным ограничением закупок или когда доступная инфраструктура для интеллектуальных светодиодных систем (качество электроэнергии, навыки обслуживания, каналы закупок) еще не создана. Во всех остальных случаях авторитетный производитель светодиодных уличных фонарей будет рекомендовать светодиодную технологию как лучший технический и экономический выбор для новых проектов уличного освещения.

Солнечные универсальные светильники: автономные характеристики и особенности проектирования

Солнечные фонари «все в одном» интегрируйте солнечную панель, литиевую батарею, светодиодный модуль, датчик движения и контроллер заряда в единый автономный блок, который монтируется непосредственно на головку столба без какой-либо внешней проводки или подключения к сети. Такая интеграция исключает затраты на строительные работы, связанные с прокладкой траншей, прокладкой трубопроводов и прокладкой кабелей, которые составляют от 30 до 60 процентов от общей стоимости установки системы уличного освещения, подключенной к сети, что делает солнечные светильники All in One Lights экономически конкурентоспособными или экономически выгодными для установки в сельской местности, развивающихся регионах, отдаленных районах, на дорогах строительных площадок и в любых местах, где стоимость подключения к сети высока по сравнению с получаемой ценностью освещения.

Высококачественный солнечный светильник «все в одном» со светодиодным модулем мощностью 40 Вт, литий-железо-фосфатным аккумулятором мощностью 50 Втч и монокристаллической солнечной панелью мощностью 40 Вт может обеспечить от 10 до 12 часов освещения на полной мощности в месте, где пиковая солнечная активность составляет от 4 до 5 часов в день. , который охватывает полный период ночного времени в большинстве населенных широт, по крайней мере, 85–90 процентов ночей в году, когда автономная работа правильно спроектирована с достаточной емкостью батареи по сравнению с периодом наихудшего случая использования солнечной энергии. Затемнение при обнаружении движения, которое снижает мощность до 30–40 процентов, когда не обнаружено движения пешеходов или транспортных средств, и увеличивается до 100 процентов, когда обнаруживается движение, значительно продлевает автономный срок службы солнечных светильников All in One Lights, позволяя той же системе надежно работать в течение длительных пасмурных периодов без ущерба для функциональной безопасности.

Ограничением солнечных фонарей «все в одном» по сравнению со светодиодными уличными фонарями, подключенными к сети, является их зависимость от ежедневного солнечного ресурса, что делает их непригодными для широт выше примерно 60 градусов северной или южной широты (где часов зимнего солнца недостаточно для зарядки аккумулятора), для мест в постоянной тени от зданий или деревьев или для приложений, требующих гарантированной работы на полную мощность каждую ночь независимо от погодных условий, таких как аварийное освещение автомагистралей или охранное освещение для критически важной инфраструктуры.

Направление и угол солнечной панели для солнечного освещения улиц и садов

Направление и угол солнечной панели любой системы наружного освещения, работающей на солнечной энергии, будь то солнечный светильник «все в одном» на уличном столбе, автономный солнечный садовый светильник или солнечные фонари на столбе забора на границе участка, являются наиболее важными переменными конструкции для максимизации ежедневного сбора энергии из доступного солнечного ресурса. Неправильное направление и угол солнечной панели — это самая распространенная причина того, что солнечные наружные фонари работают неэффективно или ненадежно в ночное время. и it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Оптимальное направление солнечной панели: лицом к экватору.

Оптимальное направление компаса для солнечной панели — к экватору от места установки: строго на юг в северном полушарии и строго на север в южном полушарии. Такая ориентация максимизирует совокупную дневную освещенность, перехватываемую панелью, поскольку солнце проходит по дуге южного неба (в северном полушарии) или северного неба (в южном полушарии), а панель, обращенная прямо к этой дуге, получает солнечный свет под самым прямым углом в течение самого длительного периода дня.

Отклонения до 30 градусов к востоку или западу от истинного юга (в северном полушарии) снижают годовую выработку солнечной энергии менее чем на 5 процентов. , что является коммерчески незначительным штрафом и означает, что установка панелей, обращенных на восток или запад, на зданиях или опорах с ограниченными вариантами ориентации все еще возможна. Отклонения более чем на 45 градусов от юга начинают приводить к более значительным потерям энергии: панель, обращенная на восток или запад, теряет примерно 20 процентов годовой солнечной энергии по сравнению с панелью, обращенной на юг, а панель, обращенная на север, в северном полушарии теряет от 40 до 60 процентов в зависимости от широты, что делает ее непригодной для серьезных приложений солнечного освещения без очень большого коэффициента завышения размера панели.

Для встроенных солнечных светильников «все в одном», в которых панель крепится к верхней или задней части корпуса светильника, установщик должен убедиться, что опора расположена и ориентирована так, чтобы сторона панели светильника была обращена на юг (северное полушарие) при установке. Многие модели Solar All in One Light имеют отметку компаса на корпусе светильника или в инструкциях по установке, в которых четко указано, какая сторона устройства должна быть направлена ​​к экватору.

Оптимальный угол солнечной панели: широта равна наклону

Оптимальный угол наклона солнечной панели от горизонтали равен широте места установки для максимизации годовой выработки энергии. На широте 30 градусов северной широты (что соответствует таким городам, как Каир, Хьюстон и Шанхай) оптимальный фиксированный наклон составляет примерно 30 градусов от горизонтали. На широте 51 градус северной широты (Лондон) оптимальный наклон составляет примерно 51 градус. На широте 23 градуса северной широты (тропики) панели, установленные почти ровно под углом от 15 до 25 градусов от горизонтали, обеспечивают почти оптимальную годовую производительность.

Для солнечных фонарей на столбах забора и других небольших декоративных солнечных осветительных приборов, в которых панель является неотъемлемой частью конструкции изделия и устанавливается производителем под фиксированным углом, изделие обычно разрабатывается для определенного диапазона широт и не должно использоваться значительно за пределами этого диапазона без ожидания снижения производительности. Солнечный фонарь на столбе забора, предназначенный для использования в тропиках, с наклоном панели на 15 градусов будет собирать значительно меньше энергии в день в северных европейских широтах, где наклон на 50 градусов будет уместен, что потенциально может привести к тому, что свет не будет работать в течение всего ночного периода.

Для солнечных панелей с регулируемым наклоном на уличных столбах в диапазоне широт от 20 до 55 градусов установка наклона панели в пределах 10 градусов от местной широты позволяет достичь не менее 95 процентов максимально возможной годовой выработки энергии. , что достаточно точно для практического проектирования уличного освещения без необходимости использования специального программного обеспечения для моделирования солнечной энергии. Таким образом, регулируемые наклонные крепления на солнечных уличных фонарях, которые позволяют регулировать угол наклона панели при установке, являются ценной функцией для продуктов, предназначенных для использования в широком географическом диапазоне.

Предотвращение затенения: наиболее практичная проблема установки солнечных панелей

Даже небольшая тень, покрывающая от 5 до 10 процентов активной площади солнечной панели, может снизить ее мощность на 30–50 процентов из-за последовательного электрического соединения ячеек внутри панели, что означает, что самая слабая (наиболее затененная) ячейка ограничивает выходной ток всей цепочки. Для солнечных фонарей на столбах забора, расположенных рядом с садовыми деревьями, живыми изгородями или зданиями, затенение в период полудня или полудня, когда угол наклона солнца относительно мал, является распространенной причиной недостаточной зарядки, что приводит к гашению света до конца ночи.

Практическое правило оценки местоположения солнечной панели состоит в том, чтобы обеспечить беспрепятственный обзор неба с панели в течение как минимум 6 часов в день, в центре солнечного полудня, без каких-либо объектов, отбрасывающих тень, в горизонтальном угловом секторе 90 градусов (45 градусов с каждой стороны от юга в северном полушарии). Нанесение теней с помощью приложения для расчета солнечной энергии, когда камера телефона направлена ​​на расположение панели из предполагаемого положения установки, является простым и надежным методом выявления рисков затенения перед установкой.

Солнечные фонари для столбов забора и наружные уличные фонари: руководство по выбору и установке

Солнечные фонари на столбах забора и наружные уличные фонари выполняют дополняющую роль в спектре применений наружного освещения: от разметки границ собственности и декоративного освещения сада в домашнем масштабе до безопасного освещения дорог и дорожек в масштабе инфраструктуры. Правильный выбор и установка каждого из них требует понимания их конкретных технических возможностей и ограничений.

Солнечные фонари для столбов забора: какой производительности ожидать

Солнечные фонари для столбов забора — это декоративные и функциональные акцентные светильники, предназначенные для установки на колпаках столбов забора, столбах ворот и низких стенах. Они используют небольшие монокристаллические солнечные панели мощностью от 0,5 до 2 Вт, небольшие никель-металлогидридные или литиевые аккумуляторы емкостью от 300 до 800 мАч и светодиодные модули мощностью от 0,5 до 3 Вт, которые производят световой поток от 30 до 200 люмен. Этот уровень мощности подходит для разметки края дорожки, определения эстетичной границы сада и общей атмосферы, но не достаточен для освещения критических с точки зрения безопасности дорожек или освещения подъездов к транспортным средствам, для чего требуются более высокие уровни мощности наружных уличных фонарей или специальных опор для дорожек со светильниками мощностью от 10 до 30 Вт.

Качественные солнечные фонари для столбов для забора от известных производителей работают от 8 до 12 часов в сутки после зарядки в течение всего дня под прямыми солнечными лучами. , используя автоматическое управление наступлением сумерек и рассвета с помощью встроенного фотоэлемента. Бюджетные продукты с панелями и батареями более низкого качества могут проработать всего 4–6 часов в день хорошей зарядки и перестать работать надежно после нескольких пасмурных дней подряд. Выбор продуктов с технологией литиевых батарей вместо никель-металлогидридных увеличивает срок службы примерно с 500 циклов (примерно 18 месяцев ежедневной эксплуатации) до 2000 или более циклов (5–6 лет), значительная разница в долговечности, которая оправдывает скромную надбавку к цене на продукты с литием для постоянной установки в саду.

Наружные уличные фонари: характеристики для надежной коммерческой работы

Наружные уличные фонари для коммерческого, муниципального и инфраструктурного применения должны соответствовать значительно более высоким стандартам производительности и долговечности, чем декоративные садовые изделия. Ключевые характеристики, которые следует проверить при покупке наружных уличных фонарей от любого производителя светодиодных уличных фонарей, включают:

• IP-рейтинг: Минимум IP65 корпуса светильника (пыленепроницаемый и защищенный от струй воды с любого направления); IP66 или IP67 предпочтительнее для прибрежных районов или районов с большим количеством осадков.
• Рейтинг ИК: Ударопрочность IK08 или IK09 для светильников в общественных местах, подверженных вандализму или случайному удару.
• Данные LM80 и TM21: Опубликованные данные о сохранении светового потока в результате испытаний LM80, подтверждающие заявленный срок службы светодиодного модуля L70, который следует сверить с заявленным производителем номинальным сроком службы, чтобы подтвердить, что заявление подтверждается данными испытаний, а не экстраполируется из недостаточного количества часов испытаний.
• Защита от перенапряжения: Минимальная защита от перенапряжения 10 кВ согласно IEC 61000-4-5 для светильников на открытых опорах, чувствительных к переходным процессам, вызванным молнией, в сети электропитания.
• Классификация распределения света: Распределение типа II, III или IV в соответствии со стандартами IES, согласованное с шириной дороги и смещением столбов для достижения требуемого коэффициента равномерности на дорожном покрытии.
• Диапазон рабочих температур: Рассчитан на весь диапазон температур окружающей среды в условиях установки, обычно от минус 40°C до плюс 50°C для продуктов, предназначенных для глобального применения.

Ответственный производитель светодиодных уличных фонарей предоставит полные файлы фотометрических данных в формате IES или EULUMDAT для каждой модели светильника, что позволит проектировщику освещения импортировать данные о светильнике в стандартное программное обеспечение для проектирования (например, Dialux или Relux) и произвести количественный расчет соответствия, демонстрирующий, что предлагаемая установка соответствует применимому стандарту освещенности, прежде чем будут заказаны или установлены какие-либо опоры.

Выбор производителя светодиодных уличных фонарей: ключевые критерии оценки

Мировой рынок светодиодного уличного освещения включает в себя сотни производителей, начиная от европейских и североамериканских брендов премиум-класса с полной вертикальной интеграцией производства и комплексными программами сторонней сертификации до недорогих производителей, производящих продукцию самого разного качества без проверенных данных о производительности. Выбор неправильного производителя светодиодных уличных фонарей для крупной инфраструктурной программы может привести к преждевременному выходу светильника из строя, несоответствию его характеристик и затратам на замену, которые сведут на нет любую первоначальную экономию на закупках.

Следующие критерии обеспечивают структурированную основу для оценки любого производителя светодиодных уличных фонарей, рассматриваемого для крупной закупки:

• Сертификация третьей стороны: Продукты должны иметь ENEC (Европа), UL или DLC (Северная Америка), схему CB или эквивалентную национальную сертификацию, подтверждающую, что продукт был протестирован независимой аккредитованной лабораторией на соответствие соответствующим стандартам безопасности и производительности продукта.
• Прозрачность поставок светодиодных компонентов: Производители премиум-класса используют светодиодные чипы от поставщиков первого уровня (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) и могут документировать источник чипа в спецификациях продукции; нераскрытый источник светодиодных чипов является важным индикатором риска для продуктов, заявляющих о высокой эффективности.
• Независимые фотометрические испытания: Фотометрические данные должны быть получены аккредитованной гониофотометрической лабораторией (а не собственным предприятием производителя), а ссылка на отчет об испытаниях должна быть поддающейся проверке; фотометрические данные, сообщаемые самостоятельно, без резервного копирования отчета об испытаниях сторонней организации ненадежны
• Конструкция терморегулирования: Система управления температурным режимом светильника (геометрия радиатора, материалы термоинтерфейса, температура перехода светодиода при номинальной мощности) является основным фактором, определяющим долгосрочное поддержание светового потока; производители, предоставляющие данные теплового моделирования или измеренные результаты испытаний температуры перехода, демонстрируют превосходное проектирование продукции
• Гарантийные условия и финансовое обеспечение: 5-летняя гарантия на продукцию от производителя светодиодных уличных фонарей с поддающейся проверке коммерческой сущностью и налаженной сервисной сетью обеспечивает значительное снижение рисков при закупках в масштабе инфраструктуры; гарантии от производителей, которые могут не вести коммерческую деятельность в течение гарантийного срока, не обеспечивают практической защиты.

Часто задаваемые вопросы

1. Насколько высоки уличные фонари на стандартной жилой дороге?

Уличные фонари в жилых домах обычно имеют высоту от 5 до 6 метров. на большинстве европейских и азиатских рынков. В Северной Америке столбы высотой от 7,6 до 9,1 метра чаще встречаются на жилых улицах из-за более широкого поперечного сечения дорог. Высота подбирается таким образом, чтобы достичь необходимого уровня освещенности при необходимом расстоянии между опорами для конкретной ширины освещаемой дороги.

2. Каковы типичные размеры уличных фонарей для установки на магистральной дороге?

Для опоры магистрального дорожного освещения высотой от 8 до 10 метров типичные размеры уличного фонаря включают диаметр основания от 100 до 140 мм, верхний диаметр от 42 до 60 мм, толщину стенки от 3 до 5 мм и опорную пластину от 300 x 300 мм до 400 x 400 мм. Общая высота столба над землей составляет от 8 до 10 метров, а заглубление под землей - от 0,5 до 0,8 метра для столбов прямого захоронения.

3. Какой высоты используются фонарные столбы для освещения высоких мачт?

Высокие мачтовые фонарные столбы, используемые для освещения больших площадей портов, стадионов, развязок автомагистралей и промышленных территорий, имеют высоту от 20 до 45 метров. 30-метровая стальная мачта с 12–16 светодиодными прожекторами может освещать около 2 гектаров при средней поддерживаемой освещенности 30 люкс. , что делает системы с высокими мачтами наиболее экономичным решением на освещенную площадь для очень больших открытых пространств.

4. Каково оптимальное направление и угол солнечной панели для солнечных светильников «Все в одном»?

Оптимальное направление солнечной панели — к экватору: на юг в северном полушарии и на север в южном полушарии. Оптимальный угол наклона равен местной широте. Отклонения до 30 градусов от юга снижают годовую урожайность менее чем на 5 процентов, но отклонения более 45 градусов приводят к значительным потерям энергии, что ставит под угрозу надежность работы в ночное время.

5. Как долго работают солнечные фонари на столбах забора в сутки?

Качественные солнечные фонари для столбов забора с литиевыми батареями и эффективными светодиодными модулями обеспечивают От 8 до 12 часов работы в сутки после зарядки в течение всего дня под прямыми солнечными лучами. . Бюджетные продукты с никель-металлогидридными аккумуляторами могут работать всего от 4 до 6 часов. Срок службы продуктов с литиевыми батареями составляет 2000 или более циклов (5–6 лет ежедневного использования) по сравнению с 500 циклами никель-металлогидридных альтернатив.

6. Какие основные виды уличного освещения используются в современной инфраструктуре?

В настоящее время используются три основных типа уличного освещения: светодиодные уличные фонари (доминирующие во всех новых установках, подключенных к сети), уличные фонари HPS (устаревшая технология постепенно заменяется) и солнечные фонари «все в одном» (быстро растущие для автономных и сельских применений). Светодиодные уличные фонари обеспечивают эффективность от 150 до 200 лм/Вт и срок службы от 50 000 до 100 000 часов, что делает их очевидным техническим и экономическим выбором для систем, подключенных к сети.

7. Какова высота садовых фонарных столбов и какую мощность головки садового фонаря они используют?

Садовые фонарные столбы обычно имеют высоту от 2,5 до 4,5 метров и используются для освещения дорожек, парков и ландшафтов на расстоянии от 8 до 15 метров. В головке садового светильника для садового столба длиной 3 метра обычно используются светодиоды мощностью от 15 до 30 Вт, производящие от 1500 до 3000 люмен при цветовой температуре теплого белого цвета от 2700 до 3000 К, предпочтительной в жилых и гостиничных ландшафтах.

8. Как мне выбрать между светодиодными уличными фонарями и солнечными фонарями «все в одном» для нового проекта?

Выбирайте светодиодные уличные фонари для любого места с надежным подключением к сети, высокой интенсивностью движения или гарантированной работой в ночное время. Выбирайте солнечные светильники «Все в одном», где стоимость подключения к сети превышает стоимость солнечной системы (обычно это справедливо для сельских и отдаленных мест, где требуется более 200–300 метров нового подземного кабеля на опору), где пиковые солнечные часы в среднем составляют не менее 4 часов в день и где для управления сроком службы батареи можно использовать затемнение с датчиком движения.

9. Какие сертификаты мне следует потребовать от производителя светодиодных уличных фонарей?

Требуется сертификация ENEC для европейских рынков, внесение в список UL или DLC для рынков Северной Америки и сертификация по схеме CB для международных закупок. Все продукты должны сопровождаться файлами фотометрических данных из аккредитованной сторонней испытательной лаборатории гониофотометров, данными испытаний на техническое обслуживание светового потока LM80, подтверждающими заявленный срок службы L70, а также сертификатом защиты от проникновения IP65 или выше от аккредитованного испытательного центра.

10. Какова высота уличного фонаря на главном шоссе или скоростной автомагистрали?

Для уличного освещения шоссе и скоростных автомагистралей используются столбы высотой От 10 до 12 метров для стандартной установки на колонне с одним или двумя плечами. обслуживает дороги с двусторонним движением шириной от 14 до 20 метров. На развязках, больших кольцевых развязках и многополосных перекрестках, где предпочтительно размещение высоких мачт по центру, стандартная высота опор составляет от 20 до 30 метров, что позволяет одному или двум столбам покрывать всю протяженность дороги сложной геометрии из центральных позиций, а не требовать десятков придорожных колонн.

Уличные фонарные столбы, наружные уличные фонари и солнечные столбы являются основой физической инфраструктуры общественного и коммерческого наружного освещения во всем мире, однако подробные технические вопросы, касающиеся их конструкции, срока службы, высоты, установки и производительности, редко рассматриваются с доступной и практической глубиной за пределами специализированных инженерных публикаций. Независимо от того, являетесь ли вы муниципальным светотехником, застройщиком, определяющим освещение для нового подразделения, управляющим объектом, ответственным за существующую сеть опор, или установщиком, готовящимся к вводу в эксплуатацию новой солнечной системы освещения, ответы на такие вопросы, как ожидаемый срок службы уличного фонарного столба, высота уличного фонаря, высота фонарного столба, как работают уличные фонари и каков оптимальный угол для установки солнечных панелей на солнечных столбах, имеют основополагающее значение для принятия правильных решений и достижения долгосрочной производительности системы.

Прямые ответы на эти основные вопросы заключаются в следующем. Ожидаемый срок службы уличного фонарного столба зависит от материала и окружающей среды, но обычно составляет от 25 до 50 лет для стальных столбов с адекватной защитой от коррозии, от 50 до 80 лет и более для бетонных столбов и от 20 до 30 лет для алюминиевых столбов в стандартных условиях. Высота уличного фонаря зависит от типа дороги: от 5 до 6 метров для пешеходных дорожек, от 8 до 12 метров для коллекторных дорог и от 12 до 20 метров для основных магистралей. Высота фонарного столба для парковок, парков и коммерческих ландшафтов составляет от 4 до 10 метров в зависимости от зоны покрытия и эстетических требований. Установка уличного освещения на солнечных батареях включает в себя систематический процесс оценки площадки, подготовки фундамента, монтажа опор и ввода в эксплуатацию панелей и светильников, который у опытных монтажников занимает от 2 до 4 часов на опору. Угол наклона солнечной панели на солнечных столбах обычно устанавливается равным географической широте места установки плюс-минус 5–15 градусов в зависимости от сезонного приоритета энергии. Оптимальный угол для выхода солнечной панели — это угол, соответствующий широте для сбалансированной работы круглый год, или широта плюс 10–15 градусов для приоритетных зимних установок в умеренном климате. А работа уличного освещения предполагает взаимодействие источника питания, фотоэлемента или интеллектуального контроллера, схемы драйвера и светодиода или другого источника света, которые вместе создают надежное, запланированное освещение. В этой статье все эти вопросы рассматриваются с полной технической глубиной.

Каков срок службы уличного фонарного столба: материалы, коррозия и срок службы

Вопрос о каков срок службы уличного фонарного столба не имеет однозначного ответа, поскольку срок службы опоры определяется сочетанием материала опоры, защитной обработки, воздействия окружающей среды, качества обслуживания и истории структурных нагрузок. Уличные фонарные столбы которые регулярно проверяются, перекрашиваются или покрываются новым покрытием при ухудшении защитной отделки и которые не подвергались ударам транспортных средств или сильным ветрам, обычно превышают расчетный срок службы, в то время как опоры в прибрежных районах, с высокой влажностью или в сильно засоленных дорожных условиях, которые не получают надлежащего обслуживания, могут демонстрировать структурное ухудшение в течение 10–15 лет после установки.

Стальные уличные фонарные столбы: срок службы и борьба с коррозией

Сталь является наиболее широко используемым материалом для изготовления столбов уличных фонарей в большинстве стран, который ценится за высокое соотношение прочности и веса, простоту изготовления и возможность достижения широкого диапазона форм и высот поперечного сечения с помощью стандартных производственных процессов. Стальные опоры из горячеоцинкованной стали (когда сталь погружается в расплавленный цинк для создания металлургически связанного цинкового покрытия) представляют собой стандартную спецификацию для большинства муниципальных применений, при этом цинковое покрытие обеспечивает катодную защиту стали под ней, даже если покрытие поцарапано или повреждено. Стальные уличные фонарные столбы из горячеоцинкованной стали с достаточной толщиной цинкового покрытия (обычно 85 микрон в среднем для опор согласно спецификации ASTM A123, класс 45) имеют срок службы от 25 до 50 лет во внутренних, не прибрежных районах, сокращаясь до 15-30 лет в прибрежных зонах с регулярным воздействием солевых брызг и потенциально ниже 20 лет в очень агрессивных промышленных или морских средах без дополнительных защитных покрытий.

Основным механизмом разрушения стальных опор уличных фонарей является коррозия у основания опоры, в зоне между 300 мм выше и 300 мм ниже поверхности земли, где чередующиеся влажные и сухие условия, химический состав почвы и щель между опорой и бетонным фундаментом создают особенно агрессивную коррозионную среду. Вот почему регулярная проверка основания, очистка и повторное покрытие стальных опор являются наиболее важными мероприятиями по техническому обслуживанию для продления их срока службы. Многие отказы опор, связанные с возрастом, на самом деле являются отказами, вызванными необработанной коррозией основания, которая развивается в течение 10–20 лет, в то время как надземная часть опоры выглядит структурно прочной.

Бетонные уличные фонарные столбы: долговечность и долгий срок службы

Предварительно напряженные или железобетонные опоры уличных фонарей имеют самый длительный срок службы среди всех распространенных материалов опор, при этом хорошо сконструированные бетонные опоры в неагрессивных средах обычно обеспечивают срок службы от 50 до 80 лет без значительной структурной деградации. Коррозионная стойкость бетонных опор в нормальных почвенных и атмосферных условиях практически не ограничена с конструктивной точки зрения, поскольку бетонная матрица не подвержена электрохимической коррозии, ограничивающей срок службы стальных опор. Основной проблемой долговременной долговечности бетонных опор является коррозия арматуры, вызванная проникновением хлоридов из дорожной соли или морских брызг, которая может вызвать растрескивание и растрескивание бетонного покрытия над арматурной сталью через 20–40 лет в агрессивных средах. В тропическом климате с высокой интенсивностью ультрафиолетового излучения и частыми циклами влажно-сухой работы опоры из центрифугированного бетона с плотным, хорошо уплотненным бетоном и достаточным покрытием арматуры (минимум 25 мм в неагрессивных средах, 40 мм в морских зонах) стабильно демонстрируют срок службы 50 лет и более при минимальном обслуживании, за исключением периодической промывки для удаления поверхностных отложений.

Алюминиевые уличные фонарные столбы: легкий вес с умеренным сроком службы

Столбы уличного фонаря из алюминиевого сплава предназначены для архитектурного и коммерческого ландшафтного применения, где легкий вес алюминия упрощает установку и где натуральное анодирование или порошковое покрытие обеспечивают приемлемый внешний вид при минимальном обслуживании. Срок службы алюминиевых опор обычно составляет от 20 до 30 лет в стандартных условиях, при этом основным механизмом разрушения является поверхностное окисление и точечная коррозия в богатых хлоридами прибрежных средах, а не сквозная коррозия стенок, которая поражает сталь. Механическая прочность алюминия ниже, чем у стали при эквивалентном весе, что делает алюминиевые опоры, как правило, подходящими для использования в уличных уличных фонарях меньшей высоты (ниже 10 метров), а не для уличных фонарей с высокой мачтой с более высокой нагрузкой, используемых на основных дорогах.

Проверка и продление срока службы опоры

Независимо от материала опоры, единственным наиболее эффективным действием для увеличения срока службы уличного фонарного столба является регулярный систематический осмотр. Передовой опыт отрасли, отраженный в таких стандартах, как ANSI/NAAMM MH 26, рекомендует визуальный осмотр опор уличного освещения с интервалом от 1 до 2 лет и оценку структурной целостности с интервалом в 5 лет для опор старше 25 лет. При проверке следует конкретно оценить: состояние коррозии основания (с использованием испытания на намотку цепи или удара молотком для обнаружения коррозии полых стенок стальных опор), целостность болтов и фундамента, состояние и герметичность крышки люка, любые признаки деформации от удара транспортного средства и состояние кронштейна крепления светильника. Столбы, потеря площади поперечного сечения которых превышает 10 процентов в критической базовой зоне, должны быть запланированы к замене независимо от их внешнего вида над землей.

Насколько высок уличный фонарь и насколько высок фонарный столб: стандарты высоты в зависимости от применения

Высота Уличный фонарный столб или Наружные уличные фонари Установка является одной из основных проектных переменных в любом проекте уличного освещения, поскольку она напрямую определяет освещенную площадь на опору, равномерность освещенности по поверхности дороги, необходимую светоотдачу светильника, а также структурную нагрузку на опору от ветра и вес светильника. Не существует однозначного ответа на вопрос, насколько высока высота уличного фонаря, поскольку оптимальная высота зависит от классификации дороги, требуемого уровня освещенности, используемого расстояния между опорами и типа применяемого распределения света.

Стандартные высоты уличных фонарных столбов в зависимости от классификации дорог и объектов

Как высота столба влияет на эффективность освещения

Взаимосвязь между высотой столбов уличного фонаря и освещенностью дорожного покрытия подчиняется закону обратных квадратов освещенности: удвоение высоты установки снижает освещенность непосредственно под столбом до одной четверти от ее предыдущего значения, но увеличивает освещенную площадь при данном уровне люкс. Это соотношение означает, что более высокие опоры и светильники с более высокой мощностью могут обеспечить ту же среднюю освещенность на поверхности дороги с более широким расстоянием между опорами, уменьшая общее количество опор, необходимых для заданной длины дороги. Для типичной коллекторной дороги, рассчитанной на среднюю освещенность 20 люкс, 10-метровый столб со светодиодным светильником на 10 000 люмен на расстоянии 35 метров обеспечивает производительность, сравнимую с 8-метровым столбом со светильником на 6 000 люмен на расстоянии 25 метров, при этом более высокий вариант требует примерно на 30 процентов меньше опор и, следовательно, снижает затраты на гражданскую инфраструктуру, несмотря на более высокую стоимость отдельных столбов и светильников.

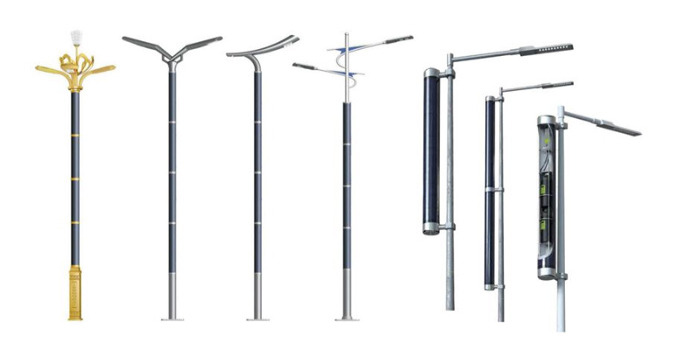

Соображения по высоте солнечных столбов

Солнечные столбы для автономных солнечных систем уличного освещения добавляют фактор высоты, выходящий за рамки стандартного фотометрического расчета: фотоэлектрическая панель наверху столба не должна затенять соседние столбы, деревья, здания или другие препятствия в часы, когда выработка солнечной энергии наиболее продуктивна (обычно с 9:00 до 15:00). При установке солнечных столбов вдоль дороги, где панели обращены на юг (в северном полушарии) или на север (в южном полушарии), минимальное расстояние между столбами, позволяющее избежать затенения панелей между полюсами, зависит от высоты столба и угла наклона солнечной панели. Общее правило заключается в том, что расстояние в свету между опорами должно быть как минимум в 3 раза больше общей высоты опоры и вертикальной проекции наклонной панели, чтобы предотвратить затенение в условиях низкой освещенности зимой.

Как работают уличные фонари: от источника питания до освещенного дорожного покрытия

Понимание того, как уличные фонари работают на системном уровне, включая подачу энергии, механизм управления, технологию источника света и оптическое распределение, является основой знаний для проектирования, установки и обслуживания. Наружные уличные фонари эффективно. Современные системы уличного освещения, будь то светодиодные блоки с питанием от сети на обычных уличных фонарях или светодиодные системы с питанием от солнечной энергии на солнечных столбах, имеют одну и ту же функциональную архитектуру входной мощности, схемы управления, драйвера и источника света, различаясь в первую очередь тем, как мощность доставляется на ступень драйвера.

Система подачи энергии

Наружные уличные фонари с питанием от сети получают переменный ток (обычно от 220 до 240 В при частоте 50 Гц в большинстве стран мира или от 110 до 120 В при частоте 60 Гц в Северной Америке) через подземные кабельные цепи, подключенные к распределительной подстанции или местной точке питания. Кабельная цепь в крупных сетях обычно трехфазная, при этом отдельные полюса подключаются к одной фазе от распределительного кабеля, что позволяет сбалансировать нагрузку по трем фазам. Трасса кабеля проходит вдоль опорной линии и обычно прокладывается на минимальной глубине от 450 до 600 мм под поверхностью дороги или пешеходной дорожки в кабелепроводе или в кабелепроводе для прямой прокладки, одобренном для использования под землей на открытом воздухе.

Солнечные полюса получают энергию от фотоэлектрической панели, установленной в верхней части опоры, которая генерирует постоянный ток (DC), пропорциональный падающему солнечному излучению. Этот выход постоянного тока подается на контроллер заряда, который регулирует заряд батареи, чтобы предотвратить перезарядку и защищает батарею от глубокого разряда. Аккумулятор накапливает дневную солнечную энергию и передает ее драйверу светодиодного светильника в период ночной работы. Хорошо спроектированная система солнечных столбов с соответствующим размером панели, емкостью аккумулятора и мощностью светодиодов может обеспечить надежное освещение в течение 3-5 ночей подряд без солнечного света, что делает ее эффективной в местах, где наблюдаются продолжительные облачные периоды, характерные для морского и умеренного климата.

Система управления: как уличные фонари знают, когда включаться и выключаться

Самый распространенный метод контроля Наружные уличные фонари Это фотоэлемент или фотоэлектрический элемент, светочувствительное полупроводниковое устройство, установленное на светильнике или рядом с ним и измеряющее интенсивность окружающего света. Фотоэлемент активирует цепь лампы, когда окружающий свет падает ниже примерно 35 люкс (что соответствует условиям глубоких сумерек) и деактивирует ее, когда окружающий свет поднимается выше примерно 70 люкс (чтобы предотвратить колебания, вызванные облаками, частично закрывающими солнце). Фотоэлемент — это простой, надежный и недорогой метод управления, который не требует программирования или подключения к сети и работает автономно, пока есть питание. Фотоэлементы имеют номинальный срок службы от 10 до 15 лет и должны быть заменены по достижении этого возраста, даже если они еще внешне функционируют, поскольку изношенные фотоэлементы, которые переключаются при неправильном уровне освещенности, приводят либо к потере электроэнергии (оставляя свет включенным без необходимости в дневное время), либо к сокращению часов освещения (выключение света до полной темноты).

Астрономические часы используются либо в качестве основного метода управления, либо в качестве резервного средства для фотоэлементов, вычисляя точное время заката и восхода солнца для установленного географического местоположения по запрограммированным координатам и дате и переключая цепь уличного освещения в это рассчитанное время независимо от фактических условий окружающего освещения. Современные интеллектуальные средства управления наружными уличными фонарями идут еще дальше: они используют сетевую связь (протоколы DALI 2, Zhaga, Zigbee или LoRa), что позволяет осуществлять индивидуальный мониторинг светильников и регулировать их яркость с центральной платформы управления, обеспечивая экономию энергии от 30 до 50 процентов за счет адаптивного затемнения цепей в ночные периоды с низким трафиком.

Светодиодный драйвер и источник света в современном уличном освещении

В современных наружных уличных фонарях используются светодиодные источники света, управляемые электронными схемами формирователя постоянного тока. Драйвер преобразует напряжение питания (сеть переменного тока для блоков с питанием от сети, батарея постоянного тока для систем на солнечных батареях) в определенный регулируемый ток, необходимый для светодиодной матрицы, поддерживая этот ток постоянным независимо от изменений напряжения питания и изменения прямого напряжения светодиода в зависимости от температуры. Формирователь постоянного тока является важнейшим компонентом для срока службы светодиодов: светодиодные матрицы, работающие при постоянном токе с низкой пульсацией, испытывают гораздо меньшие тепловые и электрические нагрузки, чем эквивалентные светодиоды, работающие по более простым схемам с высоким пульсирующим током, а качество драйвера обычно является основным фактором, определяющим срок службы светодиодного светильника в полевых условиях.

Современные светодиодные уличные светильники мощностью от 130 до 200 люмен на ватт обеспечивают экономию энергии от 40 до 65 процентов по сравнению с натриевыми светильниками высокого давления (HPS), которые они заменяют, а их номинальный срок службы от 50 000 до 100 000 часов до L70 (точка, при которой выходная мощность снижается до 70 процентов от первоначальной стоимости) в 3-6 раз дольше, чем срок службы ламп HPS, что значительно снижает частота технического обслуживания и стоимость всех уличных фонарных столбов и системы освещения в течение периода их эксплуатации.

Установка солнечного уличного фонаря: полное пошаговое руководство

Установка солнечного уличного освещения на солнечных столбах представляет собой технический процесс, отличный от установки обычного уличного освещения с питанием от сети, включающий дополнительные соображения по ориентации панели, установке батареи, настройке контроллера заряда и вводу системы в эксплуатацию, которые характерны для архитектуры автономной солнечной энергии. Систематический процесс установки, выполняемый обученным персоналом, позволяет получить систему, которая будет надежно работать в течение 8–12 лет, прежде чем потребуется замена основных компонентов; неправильно выполненная установка может привести к преждевременному выходу из строя батареи, недостаточной зарядке или ошибкам при вводе в эксплуатацию, которые трудно диагностировать и исправить после установки опоры.

Оценка места перед установкой

Прежде чем начать какие-либо фундаментные работы, каждое предлагаемое место расположения солнечных столбов должно быть оценено на предмет доступа к солнечной энергии, чтобы убедиться, что панель будет получать достаточное количество беспрепятственного солнечного света в течение года. При оценке объекта следует оценить:

• Анализ затенения: Любой объект (здание, дерево, рекламный щит, соседний столб) в пределах дуги 30 градусов над горизонтом в направлении, в котором будет смотреть панель, должен быть обследован, а путь его тени рассчитан для угла солнца зимнего солнцестояния, который представляет собой наихудший случай затенения. Даже частичное затенение небольшой части фотоэлектрической панели может снизить общую выходную мощность системы на 50–80 процентов в конфигурациях с последовательно соединенными панелями из-за эффекта теневой маскировки тока цепочки.
• Исследование почвы: Подтвердите несущую способность грунта и состояние грунта в предполагаемом месте расположения столба, чтобы определить необходимую глубину и диаметр фундамента. Мягкие или заболоченные почвы могут потребовать установки фундамента большего размера или установки забивных свай для обеспечения достаточной фиксации основания опоры с учетом ожидаемой ветровой нагрузки на комбинацию опоры и панели.
• Данные о местном ветре: Определите расчетную скорость ветра для места установки согласно применимому национальному стандарту ветровой нагрузки. Солнечные столбы имеют большую эффективную площадь ветра, чем обычные столбы уличных фонарей, поскольку фотоэлектрическая панель представляет собой значительную плоскую поверхность для ветра, создавая значительные опрокидывающие моменты в основании столба, которые необходимо учитывать при проектировании фундамента и опоры.

Подготовка фундамента и установка столба

1. Выкопать яму под фундамент. Обычно диаметр от 400 до 600 мм и глубина от 1000 до 1500 мм для стандартных солнечных столбов высотой от 5 до 8 метров, пропорционально увеличенный для более высоких столбов. Дно ямы должно находиться в твердой, нетронутой почве; Если на требуемой глубине обнаружен наполнитель или мягкий материал, расширьте яму до тех пор, пока не будет достигнута твердая почва.
2. Установите группу анкерных болтов и кабелепровод. Расположите клетку анкерного болта на правильной высоте и в ориентации, соответствующей диаметру окружности болтов опоры и расположению болтов. Залейте 100-миллиметровый бетонный слой у основания котлована, установите болтовую клетку на нужную высоту над готовым уклоном (обычно резьба на 50–80 мм выше уровня опорной плиты) и установите любой кабелепровод или втулку для ввода кабеля, необходимую для соединительного кабеля батареи от столба к аккумуляторному ящику, если батарея монтируется на земле, а не на столбе.
3. Залейте бетонный фундамент. Для заливки фундамента используйте бетон с прочностью не менее C25 (25 МПа), обеспечив укладку бетона без пустот вокруг клетки анкерного болта и его достаточное уплотнение. Дайте бетону затвердеть в течение минимум 48 часов (предпочтительно 72 часа) перед установкой столба, чтобы не нарушить положение анкерных болтов до того, как бетон достигнет достаточной прочности.
4. Установите столб. С помощью мобильного крана, телескопического погрузчика или ручной системы подъема рамы, соответствующей весу опоры, опустите опорную плиту опоры на группу анкерных болтов и установите выравнивающие гайки и контргайки в правильной последовательности, чтобы получить отвесную опору. Проверьте вертикальность опоры с помощью спиртового уровня на двух перпендикулярных сторонах и отрегулируйте регулировочные гайки перед окончательной затяжкой. Ориентация монтажного кронштейна на панели должна быть установлена ​​в соответствии с правильным направлением компаса (на юг в северном полушарии) во время установки опоры, прежде чем гайки будут полностью затянуты.
5. Установите солнечную панель под правильным углом наклона. Прикрепите фотоэлектрическую панель к монтажному кронштейну панели под углом наклона, рассчитанным для широты установки. Установите угол с помощью углового измерителя или инклинометра, чтобы убедиться, что поверхность панели находится под указанным наклоном от горизонтали, прежде чем полностью затягивать все крепежные детали панели.
6. Установите аккумулятор и контроллер заряда. Установите аккумуляторный ящик (установленный на стойке на средней высоте или на земле рядом с основанием стойки) в указанном положении. Подключите контроллер заряда к положительной и отрицательной клеммам панели, положительной и отрицательной клеммам аккумулятора, а также положительным и отрицательным клеммам нагрузки (драйвера светодиодного светильника) в последовательности, указанной в руководстве по установке контроллера заряда. Неправильная последовательность подключения в некоторых конструкциях контроллера заряда может привести к его непоправимому повреждению.
7. Введите в эксплуатацию и протестируйте систему. При подключенной панели и наличии дневного света убедитесь, что индикатор зарядки аккумулятора контроллера заряда показывает активную зарядку. Включите датчик освещенности вручную (временно закрыв панель) и убедитесь, что светодиодный светильник включается с запрограммированной яркостью и что настройки контроллера (время включения, профиль затемнения и любая функция датчика движения) правильно запрограммированы в соответствии с требованиями объекта.

Угол наклона солнечной панели и оптимальный угол для солнечной панели: полное техническое руководство

Угол наклона солнечная панель на Солнечные полюса — угол между лицевой стороной фотоэлектрической панели и горизонтальной плоскостью, измеряемый в градусах. Это один из наиболее технически значимых параметров установки для любой солнечной энергосистемы, поскольку он напрямую определяет, сколько солнечного излучения получает лицевая сторона панели в течение года, что, в свою очередь, определяет ежедневную и годовую выработку энергии панели и, следовательно, соответствие солнечной системы предполагаемой нагрузке. Понимание как общего принципа оптимального угла установки солнечных батарей, так и конкретного обоснования регулировки для различных сезонных приоритетов имеет важное значение для правильного определения и ввода в эксплуатацию систем солнечных столбов.

Правило широты: основа выбора угла наклона солнечной панели

Фундаментальный принцип, определяющий оптимальный угол установки солнечной панели, заключается в том, что лицевая сторона панели должна быть ориентирована перпендикулярно среднему вектору солнечного излучения для интересующего местоположения и сезона. Поскольку видимый путь Солнца по небу меняется в зависимости от сезона (выше летом, ниже зимой), угол, под которым наклоненная фиксированная панель лучше всего перехватывает это излучение, также меняется в зависимости от сезона. Для обеспечения сбалансированного производства энергии круглый год оптимальный угол наклона фиксированной панели в северном полушарии примерно равен географической широте установки, и панель должна быть обращена на юг. Для установки в южном полушарии эквивалентный оптимальный угол также примерно равен географической широте, но панель обращена на истинный север.

В качестве практического руководства: панель солнечного уличного фонаря в Бангкоке, Таиланд (примерно 14 градусов северной широты), должна быть наклонена на 14 градусов от горизонтали и направлена ​​на юг; система в Мадриде, Испания (примерно 40 градусов северной широты) должна быть установлена ​​на 40 градусов; а система в Осло, Норвегия (примерно 60 градусов северной широты) должна быть наклонена на 60 градусов. Каждая из этих настроек обеспечивает лучший средний выход энергии в течение всего года для соответствующего местоположения, обычно производя годовую выработку энергии в пределах 5 процентов от теоретического максимума, достижимого с помощью двухосной системы слежения за солнцем.

Регулировка угла наклона для сезонного приоритета

Угол наклона solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Широта от минус 10 до 15 градусов (меньший наклон): Увеличивает производство энергии летом за счет производства энергии зимой. Эта настройка подходит для солнечных полюсов в тропических и субтропических регионах, где летние сезоны гроз создают пасмурные периоды, которые требуют максимальной эффективности панели в течение более длинных летних дней, и где зимние ночи достаточно коротки, чтобы солнечная система имела достаточно времени для подзарядки даже при сниженном зимнем освещении.
• Широта плюс 10–15 градусов (более крутой наклон): Увеличивает производство энергии зимой за счет летнего производства. Эта настройка является правильной спецификацией для солнечных столбов в умеренных и высоких широтах (выше 35 градусов широты), где зимние ночи длинные, солнечное излучение низкое в зимние месяцы, а риск того, что батарея не сможет поддерживать достаточный заряд во время длительных зимних пасмурных периодов, является основным ограничением проектирования. Например, при установке солнечных столбов в Соединенном Королевстве на 51 градусе северной широты обычно указывается угол наклона панели от 60 до 65 градусов, а не широта, равная 51 градусу, поскольку увеличение угла зимой на 10-14 градусов захватывает значительно больше энергии в критический период с ноября по февраль, когда солнечный ресурс самый слабый, а потребность в освещении (длинные ночи) самая высокая.
• Угол широты (сбалансированный наклон): Правильная настройка для большинства применений солнечных столбов в средних широтах, где не применяется определенный сезонный приоритет, обеспечивая лучшее среднее производство энергии в течение всего года с стабильной производительностью в любое время года.

Рекомендации по самоочистке и влияние наклона на загрязнение панели

Практическое преимущество более крутых углов наклона панелей на солнечных столбах в пыльных, засушливых или загрязненных средах заключается в улучшении самоочистки во время дождя. Панели, наклоненные под углом 30 градусов и более, сбрасывают дождевую воду с достаточной скоростью, чтобы снести скопившуюся пыль и мусор с лицевой поверхности панели, в то время как панели, наклоненные под углом менее 15 градусов, имеют тенденцию удерживать воду в поверхностном натяжении и позволяют мусору оседать по мере испарения воды, образуя тонкую почвенную корку, которая накапливается по поверхности панели и может снизить производительность на 5–20 процентов в засушливые сезоны. При установке солнечных столбов в полузасушливых регионах с нечастыми дождями указание угла наклона в сторону верхнего предела оптимального диапазона (широта плюс 10–15 градусов) обеспечивает косвенное преимущество самоочистки в дополнение к преимуществу оптимизации энергопотребления в зимний период.

Выбор уличных фонарных столбов, наружных уличных фонарей и солнечных столбов для различных проектов

Окончательный выбор типа уличных фонарных столбов, спецификации наружных уличных фонарей и конфигурации солнечных столбов для любого конкретного проекта включает в себя баланс между производительностью, стоимостью, сроком службы и практическими соображениями по установке, специфичными для конкретного места и применения. Следующие рекомендации по выбору охватывают наиболее распространенные типы проектов, встречающиеся в муниципальном, коммерческом и жилом наружном освещении.

Когда лучше выбирать солнечные столбы вместо уличных фонарных столбов с питанием от сети

Солнечные столбы являются более предпочтительными по сравнению с уличными фонарными столбами с питанием от сети в следующих случаях:

• Места без доступа к сети или с высокими затратами на подключение к сети: Сельские дороги, отдаленные общественные дороги, сельскохозяйственные подъездные пути и любые места, где ближайшая точка подключения к сети находится на расстоянии более 30–50 метров от осветительной установки, должны по умолчанию использовать солнечные столбы, если только условия на месте (чрезвычайная затененность, очень высокая широта) не препятствуют адекватному сбору солнечной энергии. Подключение к сети при цене от 50 до 200 долларов за метр прокладки кабеля и стоимости установки делает солнечные столбы экономически выгодными в большинстве ситуаций вне сети даже при более высоких первоначальных затратах на светильник и опору.
• Проекты с требованиями быстрого развертывания: Солнечные полюса can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Экологически чувствительные места: Природные заповедники, парки, объекты наследия и места, где прокладка траншей для электрических кабелей может повредить корни деревьев, археологические отложения или объекты окружающей среды, являются естественными кандидатами на роль солнечных полюсов, для которых требуется только один столбчатый фундамент без прокладки кабелей между полюсами.

Требования к конструктивным характеристикам для столбов разной высоты

Структурные характеристики уличных фонарных столбов значительно увеличиваются с высотой, поскольку опрокидывающий момент у основания опоры (которому должны противостоять фундамент и поперечное сечение опоры) увеличивается как пропорционально квадрату высоты (для ветровой нагрузки на сам столб), так и линейно с высотой (для ветровой нагрузки на светильник и, для солнечных столбов, фотоэлектрическую панель). 12-метровый стальной столб уличного фонаря в зоне расчетного ветра 120 км/ч должен выдерживать опрокидывающий момент основания примерно в 4 раза больший, чем эквивалентный 6-метровый столб того же сечения и спецификации светильника, что требует либо большего диаметра столба, либо большей толщины стены, либо более глубокого фундамента, и все это существенно увеличивает стоимость установки. Рост структурных затрат с увеличением высоты является одной из причин того, что оптимизация фотометрического проектирования (выбор минимальной адекватной высоты опоры для требуемого стандарта освещенности, а не выбор по умолчанию самой высокой доступной опоры) важна для управления стоимостью проекта при закупке опор уличного освещения.

Рекомендации по техническому обслуживанию уличных фонарных столбов и солнечных столбов

Программа профилактического обслуживания уличных фонарных столбов, наружных уличных фонарей и солнечных столбов значительно продлевает эффективный срок службы всех компонентов системы и предотвращает ускоренный износ, который приводит к ранней незапланированной замене. Следующие приоритеты обслуживания применяются ко всем типам опор и светильников:

• Ежегодный визуальный осмотр: Ежегодно обходите всю сеть опор, чтобы выявить и зафиксировать любые опоры с видимыми повреждениями в результате удара транспортного средства, коррозии основания, деформации кронштейна светильника или вандализма, которые требуют немедленного внимания. Сфотографируйте все дефекты для записей технического обслуживания и расставьте приоритеты ремонтов в зависимости от степени риска для безопасности.
• Очистка солнечных панелей на солнечных столбах: В средах со значительным содержанием атмосферной пыли, пыльцы или загрязнения очищайте фотоэлектрические панели не реже двух раз в год чистой водой и мягким скребком, чтобы поддерживать эффективность сбора энергии. Даже тонкий слой пыли, снижающий пропускаемость панели на 5 процентов, может привести к пропорциональному снижению заряда аккумулятора и доступного количества часов освещения в ночное время.
• Проверка емкости аккумулятора для солнечных столбов: Емкость литий-железо-фосфатных батарей на солнечных столбах следует проверять ежегодно после третьего года эксплуатации, чтобы выявить любые батареи, которые потеряли более 20 процентов своей номинальной емкости и могут приближаться к порогу недостаточного питания в ночное время в зимних условиях.
• Фотометрическая оценка светильника: После 5 лет эксплуатации светодиодов сравните измеренные значения освещенности земли с расчетными, чтобы определить, требует ли амортизация мощности светильника корректировки графика затемнения или ранней замены светильника для поддержания соответствия применимому стандарту освещения для обслуживаемой дороги или помещения.

Ссылки

Общество светотехники (2014). ANSI/IES RP 8 14: Освещение дорог. ИЭС, Нью-Йорк.

Национальная ассоциация производителей архитектурного металла (2015). ANSI/NAAMM MH 26: Руководство по проектированию металлических флагштоков и стандартам освещения. НААММ, Чикаго, Иллинойс.

Даффи, Дж. А., и Бекман, Вашингтон (2013). Солнечная инженерия тепловых процессов, 4-е издание. Уайли, Хобокен, Нью-Джерси. (Оптимальный угол солнечной панели и расчет сезонного наклона.)

Международное энергетическое агентство (2020). Мировой энергетический прогноз 2020: Солнечные фотоэлектрические технологии. МЭА, Париж.

ASTM International (2017). ASTM A123/A123M: Стандартные спецификации для цинковых (горячеоцинкованных) покрытий на изделиях из железа и стали. ASTM, Вест-Коншохокен, Пенсильвания.

Люке А. и Хегедус С. (ред.) (2011). Справочник по фотоэлектрической науке и технике, 2-е издание. Уайли, Чичестер, Великобритания.

Международная комиссия по освещению (2010). CIE 115: Освещение дорог для автомобильного и пешеходного движения. CIE, Вена.

Стандарты Австралии (2016). AS/NZS 1158: Освещение дорог и общественных мест. SAI Global, Сидней.

Диаф С., Диаф Д., Бельамель М., Хаддади М. и Луш А. (2007). Методика оптимального определения размеров автономной гибридной фотоэлектрической/ветряной системы. Энергетическая политика, 35(11), 5708–5718.

Министерство энергетики США (2022 г.). Офис технологий солнечной энергии: Производительность солнечной фотоэлектрической системы. Министерство энергетики, Вашингтон, округ Колумбия.

Public seating has served the same basic function for centuries, but the intelligent solar bench represents a genuinely different category of urban infrastructure. By integrating photovoltaic panels, battery storage, wireless connectivity, and a range of digital services into a single street furniture unit, the solar smart bench transforms a passive resting place into an active node of a city's digital and energy network. Intelligent solar benches are now deployed in over 100 cities worldwide, providing USB and wireless charging, public Wi-Fi, ambient lighting, environmental sensing, and usage data collection entirely off-grid through solar energy. For city planners, property developers, university campuses, and park authorities evaluating smart city investments, these benches offer a combination of public service, sustainability credentials, and data infrastructure that no conventional bench can provide. This guide explains how intelligent solar benches work, what features are genuinely useful versus merely speculative, how to evaluate procurement options, and what real-world deployments have demonstrated about their performance and value.

How an Intelligent Solar Bench Generates and Uses Energy

The energy foundation of every solar smart bench is a photovoltaic panel integrated into or above the bench structure, converting sunlight into direct current electricity that is stored in an onboard battery and distributed to the bench's electronic systems and user-facing charging ports. Understanding the energy chain helps evaluate whether a specific product will perform adequately in a given location and climate.

Solar Panel Configuration and Output

Most intelligent solar benches use monocrystalline silicon photovoltaic panels because of their superior efficiency in the limited surface area available on a bench structure. Standard panel sizes across commercial intelligent bench products range from 80W to 200W peak output, with some premium products integrating two panel sections on a canopy or overhead structure to reach 250W or above. The panel is typically mounted at a fixed tilt angle of 15 to 25 degrees on the backrest of the bench or on a dedicated overhead arm, positioned to maximize annual solar collection at the installation latitude while maintaining a visual profile that integrates with the surrounding streetscape.

Daily energy collection depends on panel wattage, tilt and orientation, local solar resource, and shading from nearby trees or structures. A 100W panel in a location receiving 4 peak sun hours per day generates approximately 400 Wh of energy daily before inverter and battery losses. This is sufficient to power a typical intelligent bench's charging ports, Wi-Fi module, LED lighting, and sensor suite for the full day and into the evening with reserve capacity for multiple consecutive overcast days if the battery is appropriately sized.

Battery Storage and Autonomy

The onboard battery bank determines how many days the bench can operate fully without solar input, which is critical for performance through cloudy periods and winter months in higher latitudes. Lithium iron phosphate (LFP) batteries are the standard specification for intelligent solar benches because of their thermal stability, cycle life of 2,000 to 4,000 full cycles, and tolerance of the temperature variations experienced inside an outdoor furniture unit. Battery capacities across commercial products typically range from 500 Wh to 2,000 Wh. A 1,000 Wh battery bank powering a bench consuming an average of 150 Wh per day provides approximately 6 to 7 days of autonomous operation at typical feature usage levels, covering most overcast weather sequences without service interruption.

Power Management and Load Prioritization

Sophisticated solar smart benches incorporate an intelligent power management system that monitors battery state of charge and adjusts feature availability based on available energy. When battery level falls below a configured threshold, low-priority loads such as ambient lighting or environmental sensors may be temporarily suspended to protect charging port availability, which is typically the highest-priority user-facing service. This load-shedding logic ensures that the bench continues to deliver its core function even during extended low-solar periods, and it operates automatically without any intervention from city maintenance staff.

Core Features of a Solar Smart Bench

The feature set of intelligent solar benches varies significantly between products and manufacturers, and not every feature listed in a product specification contributes equally to public value. The following categories represent the features with the strongest evidence of genuine user benefit and operational utility.

Device Charging: USB and Wireless

Device charging is consistently the most used feature of intelligent solar benches in every deployment study and user survey conducted to date. Typical configurations provide 2 to 6 USB-A ports delivering 5V at 2.1A standard charging current, with premium products adding USB-C PD (Power Delivery) ports at 18W to 45W for fast charging of modern smartphones, tablets, and laptops. Qi-standard wireless charging pads embedded in the bench seat surface are an increasingly common addition that allows charging without any cable connection, though the lower efficiency of wireless charging (typically 70 to 85% versus 95% for wired connections) must be accounted for in energy budget calculations.

In a study of smart bench deployments in Warsaw, Poland, operated by the Soofa product family, over 80% of bench interactions involved the charging ports, confirming charging as the primary driver of user engagement with solar smart bench installations. This data strongly supports prioritizing charging port quantity and quality over other feature categories when specifying intelligent solar benches for high-footfall urban locations.

Public Wi-Fi Hotspot

Integrated Wi-Fi connectivity is a standard feature of most commercial solar smart benches, using a cellular data connection (4G LTE or 5G) from a SIM-based data plan to provide a local Wi-Fi hotspot accessible to bench users within a radius of approximately 20 to 30 meters. Throughput capacity varies by product and cellular plan, but typical configured speeds are 20 to 50 Mbps download, which is adequate for streaming, web browsing, and video calls for multiple simultaneous users. Wi-Fi hotspot provision carries an ongoing SIM data subscription cost that operators must account for in the total cost of ownership beyond the initial procurement price.

Ambient Lighting

LED ambient lighting integrated into the bench structure illuminates the immediate seating area and surrounding pathway at night, improving visibility and perceived safety in parks, transit stops, and pedestrian zones. Lighting is typically activated automatically by a daylight sensor and may incorporate motion detection to reduce energy consumption during low-activity periods by dimming to a standby level and brightening when pedestrian presence is detected. The warm-tone LED options available on premium products blend more naturally into park and historic district environments than the cold-white illumination that characterized earlier product generations.

Environmental Sensing

Many solar smart bench products integrate a suite of environmental sensors that measure and transmit real-time data to a city management platform. Common sensor configurations include:

• Air temperature and relative humidity: Enables heat index calculation and supports public health alerts during extreme heat events, which are increasing in frequency and severity in urban environments globally
• PM2.5 and PM10 particulate matter: Real-time air quality monitoring relevant to respiratory health management in dense urban areas and near high-traffic corridors
• UV index: Supports public sun safety communications in parks and open spaces, particularly valuable in high UV locations and during summer months
• Noise level: Decibel monitoring for urban noise mapping, useful in planning and environmental impact assessment contexts
• CO2 concentration: Available on advanced configurations for indoor-outdoor air quality comparison and climate monitoring programs

The environmental sensing capability of a networked fleet of intelligent solar benches creates a distributed sensor network across an urban area at a cost significantly lower than deploying dedicated air quality monitoring stations. Cities including Chicago, Barcelona, and Singapore have incorporated smart bench sensor data into their urban environmental dashboards as part of broader smart city sensing infrastructure programs.

Occupancy and Usage Counting

Passive infrared (PIR) or capacitive seat sensors detect bench occupancy and transmit usage data to a management platform, generating anonymized occupancy patterns over time. This data has practical value for parks departments making decisions about additional seating provision, for retailers and transit authorities understanding pedestrian flow patterns, and for demonstrating community engagement value to funding stakeholders. Footfall and occupancy data from smart bench deployments has been used by city park departments to justify maintenance scheduling decisions and seasonal programming, demonstrating that the data layer of intelligent solar benches creates management value beyond the direct user services.

Advanced Features in Premium Solar Smart Bench Products

Beyond the core feature set described above, a growing number of intelligent solar bench products offer advanced capabilities that extend the bench's role within smart city infrastructure. These features carry additional cost and complexity that must be evaluated against the specific deployment context.

Digital Display and Information Screens

Integrated display screens ranging from small informational panels to full-format digital advertising displays are available on some solar smart bench configurations. These screens can deliver real-time public transit information, weather updates, wayfinding assistance, emergency alerts, and community messaging. In commercial deployments such as shopping centers and transportation hubs, digital advertising on bench screens can generate revenue that offsets product cost over the deployment period. The energy demand of digital screens, particularly in larger format configurations, must be carefully accounted for in the system energy budget: a 32-inch outdoor display can consume 80 to 150W continuously, which significantly increases the solar panel and battery capacity required compared to a bench without a screen.

Emergency Communication Systems

Some solar smart bench products include an emergency communication button or intercom system connected to a monitoring center, police dispatch, or automated emergency alert system. In parks, transit corridors, and areas where personal safety is a public concern, this feature extends the bench's role to active safety infrastructure. The off-grid solar power source of the intelligent bench is a particular advantage for emergency communication systems, ensuring continued function during grid power outages when public safety risks are typically elevated.

LoRaWAN and IoT Gateway Function

Advanced intelligent solar benches can serve as gateway nodes for LoRaWAN (Long Range Wide Area Network) IoT networks, receiving and forwarding data from other low-power IoT sensors deployed within range in the surrounding area. Smart bins, irrigation sensors, waste level monitors, and other urban IoT devices can communicate through the bench gateway to the city's data platform without requiring their own cellular connectivity. This positions the solar smart bench as a multi-function infrastructure node rather than a standalone product, multiplying its data network value in cities building out distributed IoT sensor coverage.

Heating Elements for Cold Climate Deployments

Several solar smart bench manufacturers offer optional heated seating surfaces for deployments in cold climate regions. Low-wattage radiant heating elements embedded in the seat surface activate when temperature drops below a configured threshold, drawing power from the bench battery. The energy demand for heating is carefully managed to prevent battery depletion: typical heated bench elements consume 30 to 80W per seat section, which requires careful solar resource assessment at northern latitude locations where solar availability is lowest during the coldest months when heating is most needed. Heated intelligent solar benches have been deployed successfully in Scandinavia, Canada, and the northern United States, typically with oversized battery banks and supplementary grid connection options at sites where solar alone cannot sustain heating throughout winter months.

Design, Materials, and Structural Considerations

The physical design of an intelligent solar bench must balance the structural requirements of outdoor public furniture, the thermal and electrical requirements of the integrated technology, and the aesthetic requirements of the installation environment. These factors interact in ways that distinguish well-designed products from those that fail in field conditions or become eyesores in sensitive urban settings.

Structural Frame Materials

Intelligent solar bench frames are most commonly manufactured from powder-coated steel, marine-grade aluminum alloy, or a combination of both. Steel provides strength and weight that contributes to stability and vandal resistance, while aluminum offers superior corrosion resistance in coastal and high-humidity environments. The structural frame must be designed to withstand the mechanical stresses of public use including standing loads, lateral forces from vandalism attempts, and the wind load applied to the solar panel canopy. Reputable manufacturers provide independent structural testing data confirming compliance with applicable public furniture standards such as EN 581 (Outdoor Furniture) in European markets or equivalent ASTM standards for North American deployments.

Seating Surface Options

Seating surfaces on solar smart benches are available in multiple materials that affect durability, comfort, aesthetic compatibility with the surroundings, and maintenance requirements:

• Recycled plastic lumber: The most commonly specified seating material for intelligent solar benches in public park and streetscape deployments. Produced from post-consumer plastic waste, it requires no painting or sealing, resists moisture and insect damage, and is available in a range of colors and wood grain textures. Service life exceeds 25 years without any surface treatment.
• Hardwood timber (FSC certified): Used in deployments where the natural warmth and character of real timber is a design requirement. Requires periodic oiling or sealing maintenance and has a shorter maintenance-free service life than recycled plastic, but provides an aesthetic quality valued in heritage streetscapes and premium landscape settings.
• Powder-coated steel or aluminum slats: Provides maximum durability and vandal resistance in high-risk urban environments. Visually clean and contemporary. Cold to the touch in winter and hot in direct summer sun, which must be considered in thermal comfort assessment for the specific deployment climate.
• Concrete with integrated steel elements: Some monolithic solar smart bench designs use reinforced concrete as the primary structural and seating material, providing exceptional durability and vandal resistance at the cost of higher weight and more complex installation.

Electronics Housing and IP Rating

All electronic components including the battery, charge controller, Wi-Fi module, and sensor suite must be housed in weatherproof enclosures rated to appropriate ingress protection standards. A minimum IP rating of IP54 (dust protected, splash resistant) is required for outdoor electronic enclosures, and IP65 or IP67 is preferable for components in exposed locations or in high rainfall climates. The electronics enclosure should also be thermally managed to prevent battery degradation at high ambient temperatures: lithium iron phosphate batteries begin to experience accelerated degradation above 45 to 50 degrees Celsius, which is readily reached inside metal enclosures in direct sunlight in warm climates without adequate ventilation or thermal management design.

Connectivity, Data Platform, and Remote Management

The data and connectivity layer of a solar smart bench fleet distinguishes intelligent solar benches from conventional solar-powered street furniture. The ability to monitor, manage, and extract value from a networked fleet of benches remotely is as important as the physical features visible to users.

Remote Monitoring Dashboard

Leading intelligent solar bench manufacturers provide a cloud-based management platform that gives operators real-time visibility into the status of every bench in the fleet. Typical dashboard capabilities include:

• Real-time battery state of charge and solar generation output for each unit
• Charging port utilization statistics and cumulative device charging events
• Wi-Fi session counts, connected device numbers, and data throughput
• Environmental sensor readings displayed on a city map overlay
• Fault alerts and maintenance request notifications triggered by performance anomalies
• Historical trend analysis for energy generation, usage, and environmental data

Remote management capability means that a city managing a fleet of 50 intelligent solar benches can monitor the entire fleet and respond to faults without dispatching maintenance personnel to physically inspect each unit. This reduces operational cost and means that charging ports are restored to service faster when a fault occurs. Manufacturers offering contractual service level agreements guaranteeing response times of 24 to 48 hours for fault resolution provide significantly better operational assurance than those offering only hardware warranties without service commitments.

Data Ownership and Privacy

The data generated by intelligent solar benches, including environmental measurements, usage statistics, and occupancy patterns, has commercial and research value beyond its immediate operational use. Procurement specifications should explicitly address data ownership to ensure that the public authority or operator retains full ownership of all data generated by deployed benches, with the manufacturer having access only to the extent necessary for service delivery. Environmental and occupancy data should be collected and processed in compliance with applicable data protection regulations including GDPR in European deployments. Anonymized aggregate data (bench occupied or unoccupied rather than individual identification) satisfies both privacy requirements and operational usefulness for the majority of smart bench management applications.

Deployment Environments and Best Use Cases

Intelligent solar benches deliver the greatest public value in locations that combine high footfall, absence of existing grid power infrastructure for conventional amenities, and user need for device charging or connectivity services. Matching the product to the right location is more important than the specific feature configuration chosen.

Total Cost of Ownership and Funding Models

The procurement cost of an intelligent solar bench is the most visible but not the most important financial figure in the total cost of ownership calculation. Understanding the full cost picture over a 10-year deployment period allows more accurate budget planning and more realistic comparison between competing products and conventional alternatives.

Upfront and Ongoing Cost Components

• Unit procurement cost: Standard commercial intelligent solar bench products range from $3,000 to $8,000 per unit for mid-range specifications, rising to $10,000 to $20,000 for premium products with digital displays, advanced sensors, and bespoke design specifications. Volume discounts for fleet procurement are typically available from 10 units upward.
• Installation cost: Concrete foundation preparation, electrical bonding (if grid connection is included), and anchoring typically add $500 to $1,500 per unit to total installed cost depending on site conditions and local labor rates.
• Ongoing data connectivity: SIM-based cellular data plans for Wi-Fi hotspot and remote monitoring functions cost approximately $15 to $50 per unit per month depending on data volume and carrier, representing $180 to $600 per unit annually in ongoing operational cost.
• Battery replacement: LFP batteries at 3,000-cycle service life at one cycle per day last approximately 8 years before replacement is recommended. Battery replacement cost is typically $300 to $800 per unit depending on battery capacity and labor cost.
• Physical maintenance: Cleaning, inspection, minor component replacement, and vandalism repair. Annual maintenance cost for well-specified products in typical urban environments is typically $100 to $300 per unit per year.

Funding and Revenue Models

Intelligent solar benches have been procured through several funding approaches that distribute or offset costs:

• Direct municipal procurement: City authorities purchase the benches outright from their capital or infrastructure budgets, typically as part of smart city, public realm improvement, or sustainability programs
• Corporate sponsorship: Businesses or brands sponsor individual bench units in exchange for co-branding on the physical product and digital advertising on integrated screens, reducing net city cost to zero in some commercial arrangements
• Digital advertising revenue sharing: Where benches include digital display screens in high-footfall commercial locations, advertising revenue generated through programmatic or direct ad sales can offset operating costs and in some deployments recover full procurement cost over a 5-year revenue period
• Grant funding: Smart city, sustainability, and urban innovation grant programs at national and European Union level have funded intelligent solar bench deployments in multiple countries, with grants typically covering 30 to 70% of total procurement costs for qualifying projects

Key Questions to Ask When Evaluating Solar Smart Bench Products

The intelligent solar bench market includes products that vary enormously in quality, durability, and long-term supportability. Asking the right questions during the procurement process separates products that will perform reliably over a 10 to 15 year deployment from those that appear impressive on a specification sheet but fail in field conditions.

1. What is the battery chemistry and what cycle life warranty is provided? LFP batteries with a manufacturer-backed cycle life warranty of 2,000 cycles or more indicate a commitment to long-term performance. Lead-acid or unspecified battery chemistry should be treated as a red flag in any outdoor public infrastructure product.
2. What is the solar panel efficiency and from which manufacturer does it originate? Panels from tier-one manufacturers including products with performance guarantees and bankable quality certification provide more reliable energy output projection than unbranded panels with unverifiable specifications.
3. What independent structural and safety certifications does the product carry? EN 581 or equivalent public furniture structural certification, CE marking for electrical components, and UL or equivalent listing for the battery system are minimum requirements for responsible public procurement.
4. How is data transmitted, who owns it, and what is the service life of the connectivity platform? Avoid products where the management platform is proprietary and vendor-dependent without data export capabilities, as platform discontinuation by the manufacturer would strand city investments in the data layer.
5. Can the manufacturer provide references from installations of similar scale and climate to the proposed deployment? Site visits or documented case studies from comparable deployments provide the strongest evidence of real-world performance that no specification sheet can substitute for.

Intelligent solar benches represent a genuine and tested advance in public infrastructure capability, but the quality gap between leading and trailing products in the market is wide, and the long-term cost of a poor procurement decision significantly exceeds any initial price saving. Thorough technical evaluation, total cost of ownership analysis, and reference checking with existing operators are the essential steps toward a deployment that serves the public well and delivers long-term value for the investing authority.

Наружное освещение на солнечной энергии и решения для автономного электропитания вышли далеко за рамки базового универсального садового светильника «все в одном». Эту эволюцию представляют собой три все более уточняемые категории продуктов: отдельный солнечный полюс, цилиндрический солнечный столб и гибкая солнечная панель. Каждый из них решает определенную проблему сбора солнечной энергии на открытом воздухе и проектирования освещения, и выбор правильного зависит от того, является ли вашим приоритетом уличное освещение с высоким световым потоком, компактная городская эстетика или возможность адаптировать солнечную энергию к неровным или изогнутым поверхностям. В этом руководстве рассказывается, как создается каждый продукт, где он работает лучше всего, какие характеристики следует оценивать, а также как эти три технологии можно комбинировать или использовать независимо, чтобы удовлетворить реальные требования к солнечной энергии и освещению.

Отдельный солнечный столб: высокоэффективное солнечное уличное освещение

А отдельный солнечный полюс Система размещает солнечную панель и источник света на физически отдельных монтажных конструкциях, соединенных проводкой, а не интегрированных в один блок. Солнечная панель в сборе монтируется на отдельном столбе или кронштейне, оптимизированном для максимального воздействия солнечных лучей, а на опоре освещения установлен светильник в сборе, оптимизированный для угла и распределения освещения. Такое разделение решает одно из фундаментальных ограничений интегрированных солнечных уличных фонарей: компромисс между ориентацией панели для максимального сбора солнечной энергии и ориентацией светильника для оптимального распределения света.

Почему разделение имеет значение для сбора солнечной энергии и светоотдачи

В интегрированном солнечном уличном фонаре панель и головка светильника зафиксированы относительно друг друга. Если место установки требует, чтобы светильник был направлен в определенном направлении для освещения дороги, возможно, панель не расположена под оптимальным углом к ​​солнцу. В более высоких широтах, где солнце движется под меньшим углом возвышения, этот компромисс может уменьшить сбор солнечной энергии на От 15 до 30 % по сравнению с панелью, установленной под оптимальным углом наклона. . Отдельный солнечный полюс полностью исключает этот компромисс. Панель можно наклонять и ориентировать независимо от светильника, максимизируя сбор энергии, при этом светильник направлен именно туда, где необходимо освещение.

Практическая выгода измеряется производительностью системы. Система с отдельными солнечными полюсами, рассчитанная на выходную мощность панели 200 Вт, может поддерживать светодиодный светильник мощностью 100 Вт в течение значительно более длительных периодов ночной работы по сравнению с эквивалентной интегрированной системой, в которой ориентация панели ограничена, поскольку панель постоянно собирает больше энергии в день. В регионах с пиковым количеством солнечных часов менее 4 в день эта разница между оптимизированной и неоптимальной ориентацией панели может определить, обеспечивает ли система достаточное освещение в зимние месяцы или требует дополнения сетки.

Структурный расчет отдельных солнечных полюсов

Системы с отдельными солнечными полюсами обычно состоят из следующих компонентов, работающих вместе:

• Столб или кронштейн солнечной панели : специальная монтажная конструкция, обычно стальная или алюминиевая, которая поддерживает одну или несколько солнечных панелей под оптимальным углом наклона и ориентацией по компасу для места установки. Это может быть отдельный столб или боковой кронштейн, прикрепленный к существующей конструкции.
• Столб освещения : Отдельный столб из оцинкованной стали или алюминия, на котором установлен светодиодный светильник на соответствующей монтажной высоте. Высота опоры для уличного освещения обычно составляет от от 6 до 12 метров , с удлинителями кронштейнов, позволяющими расположить светильник над освещаемой проезжей частью или дорожкой.
• Батарейный шкаф : защищенный от атмосферных воздействий корпус у основания одной из опор, в котором находится литий-ионный или литий-железо-фосфатный аккумулятор (LFP), контроллер заряда и проводные соединения. В отдельных системах обычно используются аккумуляторные батареи большего размера, чем в интегрированных устройствах, поскольку они рассчитаны на более длительные периоды работы и более высокую выходную мощность.
• Контроллер заряда : контроллер заряда MPPT (отслеживание точки максимальной мощности), размер которого соответствует массиву панелей и аккумуляторному блоку. Экстракт контроллеров MPPT до 30% больше энергии от солнечных панелей в условиях переменной освещенности по сравнению с контроллерами ШИМ (широтно-импульсной модуляции), что делает их стандартной спецификацией для систем с отдельными солнечными полюсами, где энергоэффективность имеет решающее значение.
• Светодиодный светильник : Высокоэффективный светодиодный модуль освещения дорог или зон с оптической схемой, подобранной в соответствии с высотой монтажа и шириной освещаемой площади. Общие показатели эффективности качественных светодиодных светильников, используемых в отдельных солнечных системах: От 150 до 180 люмен на ватт , что обеспечивает высокий световой поток при скромном энергопотреблении.

Аpplications Best Suited to Separated Solar Pole Systems

• Освещение сельских дорог и шоссе, где подключение к сети непрактично или непомерно дорого.
• Парковки и периметры коммерческих объектов, требующие высокой светоотдачи и продолжительного времени работы.
• Спортивные сооружения, общественные парки и зоны отдыха в автономных или полусетевых местах.
• Охранное освещение промышленных объектов, где ориентацию панели можно полностью оптимизировать независимо от размещения светильника
• Установка в более высоких широтах (выше 40 градусов северной или южной широты), где оптимизация наклона панели оказывает наибольшее влияние на сбор энергии в зимний период.

Ключевые характеристики для оценки отдельных солнечных полюсов

При выборе системы с отдельными солнечными полюсами следующие параметры определяют, будет ли система обеспечивать достаточное освещение в течение года в данном месте:

• Мощность панели относительно мощности светильника : Общее правило заключается в том, что мощность панели должна быть как минимум в 3–4 раза выше мощности светильника, если предполагается, что система будет работать в течение 10–12 часов ночью в местах с 4–5 часами пиковой солнечной активности в день. Более высокое соотношение панели и лампы обеспечивает большую автономность в пасмурные периоды.
• Емкость аккумулятора в ватт-часах : Емкость аккумулятора должна обеспечивать не менее От 3 до 5 дней автономной работы при номинальном графике освещения без поступления солнечной энергии, чтобы учесть длительные периоды пасмурности в климатических условиях места реализации проекта.
• Допустимая ветровая нагрузка конструкции для монтажа панели : Отдельные опоры панели создают большую поверхность ветровой нагрузки, чем интегрированные блоки. При проектировании конструкции необходимо учитывать местные требования к скорости ветра, обычно до 10-минутной средней скорости ветра от 40 до 60 метров в секунду в открытых местах.

Цилиндрический солнечный столб: интегрированное солнечное освещение с архитектурной формой

А цилиндрический солнечный столб объединяет солнечную панель, аккумулятор, контроллер заряда и светильник в единую цилиндрическую опорную конструкцию. В отличие от обычных встроенных солнечных уличных фонарей, в которых плоская панель расположена на вершине стандартного столба, цилиндрический солнечный столб окружает поверхность сбора энергии вокруг или внутри самого столба, создавая визуально целостный, архитектурно изысканный продукт, который подходит для городских площадей, пешеходных зон, парков и наружных сред с продуманным дизайном.

Как цилиндрические солнечные столбы генерируют энергию

В методе сбора энергии в цилиндрических солнечных полюсах используется либо гибкий фотоэлектрический материал, обернутый вокруг поверхности цилиндрического полюса, либо ряд плоских или изогнутых секций панели, расположенных радиально вокруг полюса, чтобы сформировать цилиндр или геометрию, близкую к цилиндру. Оба подхода обеспечивают ключевое преимущество перед конструкциями с одной плоской панелью: всенаправленный сбор солнечной энергии. Поскольку материал панели обращен одновременно к нескольким направлениям компаса, столб собирает солнечную энергию во время утреннего, полуденного и дневного солнца, не требуя ориентации на определенный компасный пеленг во время установки.

Характеристика всенаправленного сбора делает цилиндрические солнечные столбы особенно подходящими для городских условий, где здания, деревья и другие конструкции могут затенять плоскую панель с одной ориентацией в течение части дня. Распределяя поверхность сбора по всей окружности на 360 градусов, общая энергия, собираемая за день, остается более постоянной в разных ориентациях объектов, чем эквивалент плоской панели. Исследования цилиндрических фотоэлектрических конфигураций продемонстрировали эффективность сбора От 85 до 92% энергии, которую может собрать плоская панель с эквивалентной общей площадью ячеек при оптимальном наклоне. , при этом доставляя эту коллекцию независимо от ориентации полюса относительно севера-юга.

Внутренние компоненты и системная интеграция

Цилиндрический форм-фактор требует компактной интеграции всех компонентов системы в опорную конструкцию. Типичный дом с цилиндрическими солнечными полюсами:

• Литий-железо-фосфатные аккумуляторные элементы (LFP) : Расположен в цилиндрической или призматической форме в нижней части стойки. Химический состав LFP предпочтителен для этого применения из-за его термической стабильности, длительного срока службы (обычно От 2000 до 3000 полных циклов зарядки-разрядки. ), а также устойчивость к повышенным температурам, которые могут возникать внутри закрытых металлических опор под прямыми солнечными лучами.
• Встроенный контроллер заряда MPPT : компактная плата контроллера, установленная внутри опоры, управляет зарядкой от окружающей фотоэлектрической поверхности и контролирует разрядку светодиодного модуля.
• Светодиодный светильник at the pole crown : источник света в верхней части опоры цилиндра, обычно это обращенный вниз или всенаправленный светодиодный модуль, обеспечивающий освещение пути и зоны. Общие диапазоны мощности для цилиндрических солнечных столбов пешеходного масштаба: от 1000 до 5000 люмен , подходит для пешеходных дорожек, площадей и зон с низкой скоростью движения.
• Датчики движения или дневного света : Многие конструкции цилиндрических солнечных столбов включают в себя PIR-датчики движения или датчики внешней освещенности, которые регулируют мощность светильника в зависимости от занятости или времени суток, увеличивая автономность батареи за счет снижения мощности в периоды с низким трафиком.

Дизайн и эстетические преимущества в городских условиях

Основным отличительным преимуществом цилиндрического солнечного столба в городских и коммерческих условиях является его визуальная целостность. Обычные солнечные уличные фонари с плоской панелью, установленной под углом на кронштейне, могут выглядеть визуально несовместимыми с архитектурным окружением и могут восприниматься как утилитарные или временные. Цилиндрический солнечный столб представляет собой чистую, унифицированную форму, которая естественным образом интегрируется с городской мебелью, колоннами ворот и ландшафтным дизайном. Это делает их предпочтительной спецификацией для:

• Пешеходные зоны в центре города и центральные улицы, где стандарты визуального качества официально указаны в условиях планирования.
• Общественные парки, набережные и зоны наследия, где традиционная эстетика солнечных батарей противоречит ландшафтному дизайну.
• Коммерческие объекты, включая торговые центры, территории отелей и курортные объекты, где наружное освещение способствует идентичности бренда.
• Дорожки образовательных кампусов и городские пейзажи жилой застройки, где уместен современный, но ненавязчивый продукт.

Ограничения цилиндрических солнечных полюсов по сравнению с отдельными системами

Эстетическая интеграция цилиндрических солнечных столбов сопряжена с неизбежным компромиссом в способности собирать необработанную энергию. Общая площадь фотоэлектрического элемента на полюсе цилиндра ограничена диаметром и высотой полюса, а цилиндрическая геометрия означает, что любая данная ячейка работает на максимальной мощности только в течение той части дня, когда угол солнца наиболее благоприятен для ориентации этой ячейки. На практике цилиндрические солнечные столбы лучше всего подходят для применений с низкой и средней мощностью, где требования к световому потоку скромны. Для применений, требующих постоянной мощности более 5000 люмен в течение всей ночи, системы с отдельными солнечными полюсами и более крупными выделенными панелями обычно превосходят цилиндрические полюса. в годовой поставке энергии.

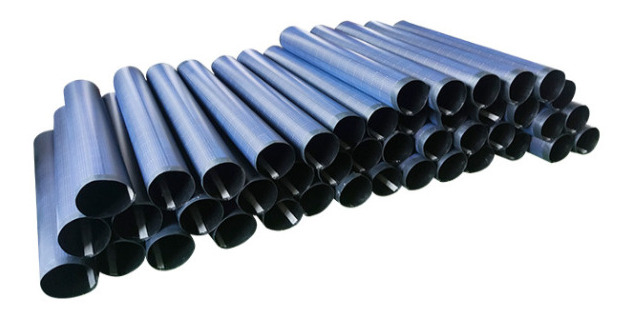

Гибкая солнечная панель: конформный сбор энергии для неплоских поверхностей

А гибкая солнечная панель представляет собой фотоэлектрический модуль, построенный на тонкой, гибкой подложке, а не на жесткой раме из стекла и алюминия. Способность сгибаться, изгибаться и соответствовать неплоским поверхностям открывает места для установки, недоступные для жестких панелей из кристаллического кремния, а уменьшенный вес гибких панелей позволяет устанавливать их на конструкции, которые не могут выдержать нагрузку обычных панелей. Гибкие солнечные панели — это технология, позволяющая использовать цилиндрические поверхности сбора энергии, используемые в цилиндрических солнечных столбах, а также они служат автономными решениями для выработки электроэнергии в морских, автомобильных, архитектурных и портативных приложениях.

Технологии, используемые в производстве гибких солнечных панелей

Несколько фотоэлектрических технологий доступны в виде гибких панелей, каждая из которых имеет различные рабочие характеристики:

• Тонкопленочный аморфный кремний (a-Si) : Одна из первых гибких фотоэлектрических технологий. Наносится тонкими слоями на подложки из пластика или металлической фольги. Обычно эффективность от 6 до 10% , ниже, чем у кристаллических альтернатив, но с лучшими характеристиками в условиях рассеянного света и высоких температур. Подходит для применений, где панель работает в полутени или при повышенных температурах.
• CIGS (селенид меди, индия, галлия) : Тонкопленочная технология, обеспечивающая эффективность от 12 до 16% в коммерческих продуктах из гибких панелей. Лучшая эффективность, чем у аморфного кремния, с хорошими характеристиками при слабом освещении. Гибкие панели CIGS широко используются в фотоэлектрических системах, интегрированных в здания (BIPV), в морских приложениях и в строительстве цилиндрических солнечных столбов, где требуется более высокая плотность энергии на единицу площади.
• Монокристаллический кремний на гибкой подложке : Тонкие кусочки высокоэффективных монокристаллических кремниевых элементов, прикрепленных к гибкому материалу основы. Достигает эффективности от 18 до 24% , самый высокий из доступных в формате гибкой панели. Более дорогие, чем тонкопленочные альтернативы, и с ограниченным радиусом изгиба (обычно минимальный радиус изгиба составляет от 100 до 300 мм в зависимости от толщины ячейки), но обеспечивает наилучшую выходную мощность на единицу площади для приложений с ограниченным пространством.
• Органическая фотоэлектрическая энергия (ОПВ) : Новая технология использования органических полупроводниковых материалов на ультратонких, очень гибких подложках. Текущая коммерческая эффективность ниже от 8 до 12% , но чрезвычайная гибкость, легкий вес и потенциал низкой себестоимости производства делают панели OPV все более широко используемыми в архитектурных и проектно-интегрированных солнечных приложениях.

Физические характеристики, позволяющие устанавливать новые места установки

Определяющими физическими свойствами гибких солнечных панелей, которые расширяют область их применения за пределы жестких панелей, являются:

• Малый вес : Гибкие солнечные панели обычно весят от 1 и 4 кг на квадратный метр , по сравнению с обычными панелями из жесткого стекла, от 10 до 15 кг на квадратный метр. Такое преимущество в весе позволяет устанавливать их на палубах лодок, крышах транспортных средств, навесах, тканевых конструкциях и архитектурных мембранах, которые не могут выдерживать нагрузки от жестких панелей.
• Совместимость с радиусом изгиба : В зависимости от технологии гибкие панели могут соответствовать криволинейным поверхностям радиусом от 30 мм (ОПВ и тонкопленочные) до 300 мм (монокристаллические на гибкой основе). Это позволяет интегрировать его в изогнутые линии крыши, цилиндрические конструкции, кузова транспортных средств и надувные конструкции.
• Аdhesive or laminate mounting : Гибкие панели можно приклеивать непосредственно к поверхности подложки с помощью клейкой ленты морского класса или ламинирования, что позволяет отказаться от монтажных рамок и снизить сопротивление ветру. Это особенно ценно на морских судах, где одновременно важны аэродинамическое сопротивление и структурная интеграция.
• Уменьшенный профиль : Толщина гибкой солнечной панели варьируется от от 2 до 5 мм по сравнению с 35–40 мм для жесткой панели с рамой. Этот минимальный профиль позволяет интегрировать его в поверхности, где любое выступание неприемлемо или непрактично.

Аpplication Categories for Flexible Solar Panels

Гибкие солнечные панели служат приложениям, которые делятся на четыре широкие категории, каждая из которых использует различные физические преимущества гибкого формата:

• Морское и морское применение : Легкие, водонепроницаемые гибкие панели, приклеиваемые к палубам лодок, обвесам, покрытиям бимини и секциям корпуса. Нескользящие покрытия поверхности гибких панелей морского класса обеспечивают безопасность палубы при выработке энергии. Типичная установка гибкой панели мощностью 200 Вт на 10-метровой парусной яхте добавляет менее 2 кг и не требует сверления конструкции палубы.
• Применение в транспортных средствах и автодомах (RV) : Гибкие панели, приклеенные к крышам фургонов, верхам автодомов и поверхностям автоприцепов, где жесткий каркас панелей может добавить неприемлемое аэродинамическое сопротивление или проблемы с зазором багажника на крыше. Монокристаллические гибкие панели в Диапазон от 100 до 400 Вт являются наиболее часто используемыми для преобразования силовых систем фургонов.
• Интегрированная в здание фотоэлектрическая система (BIPV) : Гибкие CIGS и монокристаллические панели, ламинированные в кровельные мембраны, фасады, навесы и мансардные окна. Панели становятся частью оболочки здания, а не дополнением к ней, способствуя выработке энергии и одновременно выполняя структурную или защитную функцию.
• Интеграция солнечного столба и цилиндрической конструкции : Гибкие панели, обернутые вокруг цилиндрических солнечных столбов, опорных конструкций, столбов и городской мебели, обеспечивают сбор солнечной энергии на поверхностях, с которыми не могут справиться жесткие панели. В этом приложении технология гибких солнечных панелей напрямую пересекается с категорией цилиндрических солнечных столбов, описанной в этом руководстве.
• Портативная и компактная солнечная энергия : Складные или гибкие панели для зарядки в полевых условиях, кемпинга, комплектов аварийного питания и военного применения, где компактные размеры упаковки и малый вес являются основными требованиями.

Сравнение трех технологий: практическое резюме

Технология аккумуляторов в системах солнечных полюсов

Система аккумуляторов является компонентом, который самым непосредственным образом определяет практическую надежность любой осветительной установки на солнечном столбе. Спецификации панелей и эффективность светодиодных светильников можно оптимизировать на бумаге, но если аккумуляторная система быстро изнашивается в зависимости от местного климата или ей не хватает достаточной емкости для сезонных изменений в доступности солнечной энергии, установка будет работать неэффективно, независимо от других характеристик.

Литий-железо-фосфат по сравнению с другими химическими соединениями лития

Литий-железо-фосфат (LFP или LiFePO4) стал доминирующим химическим составом аккумуляторов в солнечных батареях на открытом воздухе по нескольким причинам, которые напрямую отвечают требованиям этого варианта использования:

• Термическая стабильность : Аккумуляторы LFP не подвергаются тепловому разгону при температурах, достигаемых внутри солнечных столбов и наружных батарейных шкафов под прямыми солнечными лучами, которые летом могут превышать 60–70 градусов Цельсия. Химические составы лития NMC и оксида лития-кобальта значительно более чувствительны к температуре и несут более высокий риск отказа в этих условиях.
• Цикл жизни : Аккумуляторы LFP обычно обеспечивают От 2000 до 4000 полных циклов зарядки-разрядки. при глубине разряда 80% по сравнению с 500–1500 циклами для свинцово-кислотных аккумуляторов и 500–2000 циклами для литиевых NMC при сопоставимой глубине разряда. В солнечном столбе, который работает ежедневно, это означает срок службы от 8 до 12 лет для LFP по сравнению с 2-4 годами для свинцово-кислотных.
• Производительность при низких температурах : Аккумуляторы LFP сохраняют лучшую емкость в холодных условиях, чем некоторые альтернативные литиевые конструкции, и большинство систем управления батареями LFP включают защиту от низкотемпературного заряда, которая предотвращает повреждения, вызванные зарядкой, в условиях ниже нуля.

Расчет необходимой емкости аккумулятора

Для отдельной солнечной опоры или системы цилиндрических солнечных опор минимальная емкость аккумулятора в ватт-часах рассчитывается следующим образом:

1. Определите ежедневное потребление энергии: мощность светильника, умноженная на часы работы в сутки. Пример: светильник мощностью 40 Вт, работающий 10 часов, равен 400 Втч за ночь.
2. Умножьте на необходимое количество дней автономной работы (обычно от 3 до 5 дней): 400 Втч, умноженные на 4 дня, равны минимальному аккумуляторному блоку 1600 Втч.
3. Разделите на полезную глубину разряда для выбранного химического состава аккумулятора (0,8 для LFP при глубине разряда 80 %): 1600 Втч, разделенное на 0,8, равно Установленная емкость аккумулятора 2000 Втч в качестве проектного минимума для этого примера.

Рекомендации по установке и вводу в эксплуатацию

Аll three technologies require specific installation practices to achieve their rated performance and service life. Common factors that are frequently overlooked in field installations include:

Оценка объекта перед выбором любой системы солнечных полюсов

• Оценка солнечных ресурсов : Проверьте пиковое количество солнечных часов в день в месте реализации проекта, используя базу данных ресурсов, например PVGIS (Фотоэлектрическая географическая информационная система), для определения конкретных координат установки. Не используйте средние показатели по региону, поскольку микрорельеф, прибрежная облачность и затенение городских каньонов могут привести к сокращению фактических солнечных ресурсов значительно ниже региональных показателей.
• Анализ затенения : Определите любые деревья, здания или конструкции, которые отбрасывают тени на поверхность сбора солнечной энергии в любое время дня в течение года. Даже частичное затенение небольшой части панели может существенно снизить выходную мощность системы из-за последовательного соединения ячеек. Эта оценка особенно важна для систем с отдельными солнечными полюсами, где панель находится на фиксированной конструкции.
• Состояние почвы и фундамента : Фундаменты для отдельных и цилиндрических солнечных столбов требуют геотехнического подтверждения того, что несущая способность грунта и глубина заглубления выдержат комбинированную ветровую и постоянную нагрузку на опору и панель в сборе. В плохих почвенных условиях могут потребоваться удлиненные опорные плиты, свайные винты или бетонный фундамент.

Рекомендации по установке гибких солнечных панелей

• Тщательно очистите монтажную поверхность перед установкой гибких панелей с клейкой основой. Загрязнение, влага или рыхлые покрытия под панелью со временем приведут к разрушению клея и расслоению панели.
• Не сгибайте гибкие монокристаллические панели сверх минимального радиуса изгиба, указанного производителем. Превышение этого предела приводит к микротрещинам в кремниевых элементах, которые немедленно снижают производительность и постепенно ухудшаются при термоциклировании.
• Аllow adequate ventilation between the panel rear surface and the mounting substrate. A gap of от 10 до 20 мм снижает рабочую температуру панели и повышает выходную эффективность, поскольку гибкие панели на горячих металлических поверхностях могут достигать рабочей температуры от 70 до 80 градусов Цельсия без вентиляции, что снижает производительность на от 15 до 25% по сравнению с производительностью в прохладном состоянии.
• Защитите точки ввода проводов с помощью кабельных вводов морского класса и нанесите устойчивый к ультрафиолетовому излучению силикон вокруг всех отверстий, чтобы предотвратить попадание влаги, что является основной причиной преждевременного разрушения гибких панелей при открытом использовании на открытом воздухе.

Выбор между отдельной солнечной опорой, цилиндрической солнечной опорой и гибкой солнечной панелью

Выбор между этими тремя технологиями не всегда однозначен. Их можно объединить в рамках одного проекта для удовлетворения различных требований к местоположению, а понимание критериев принятия решения для каждого из них упрощает определение спецификации:

1. Является ли высокая светоотдача для освещения дорог или больших территорий основным требованием? Выберите отдельную систему солнечных полюсов. Независимая ориентация панелей и более крупные массивы панелей отдельных систем обеспечивают сбор энергии, необходимый для поддержания яркости 10 000 люмен или более в течение всей ночи в широком диапазоне географических местоположений.
2. Выполняется ли установка в городской, коммерческой или дизайнерской среде, где качество изображения имеет большое значение? Выберите цилиндрический солнечный столб. Интегрированная архитектурная форма обеспечивает освещение пешеходов без визуального вмешательства обычного уличного фонаря с солнечными панелями под углом.
3. Является ли приложение изогнутой, гибкой или ограниченной по весу поверхностью, которая не поддерживает жесткие панели? Выберите гибкую солнечную панель. Морские палубы, крыши транспортных средств, цилиндрические опоры, изогнутые архитектурные элементы и портативные устройства требуют возможности конформного монтажа, которую обеспечивают только гибкие панели.
4. Является ли проект смешанной средой с проезжей частью и пешеходными зонами? Разместите отдельные солнечные столбы на участках дороги для обеспечения высокой мощности и цилиндрические солнечные столбы в пешеходных зонах для обеспечения эстетической согласованности, используя единую системную спецификацию для стандартов аккумуляторов и зарядки для упрощения обслуживания.

Аll three technologies represent mature, field-proven solar solutions that deliver reliable off-grid or grid-independent power and lighting when correctly specified for the location, load, and climate. Ключом к успешным результатам является соответствие сильных сторон каждой технологии конкретным требованиям установки, а не применение одного решения для всех сценариев проекта.
